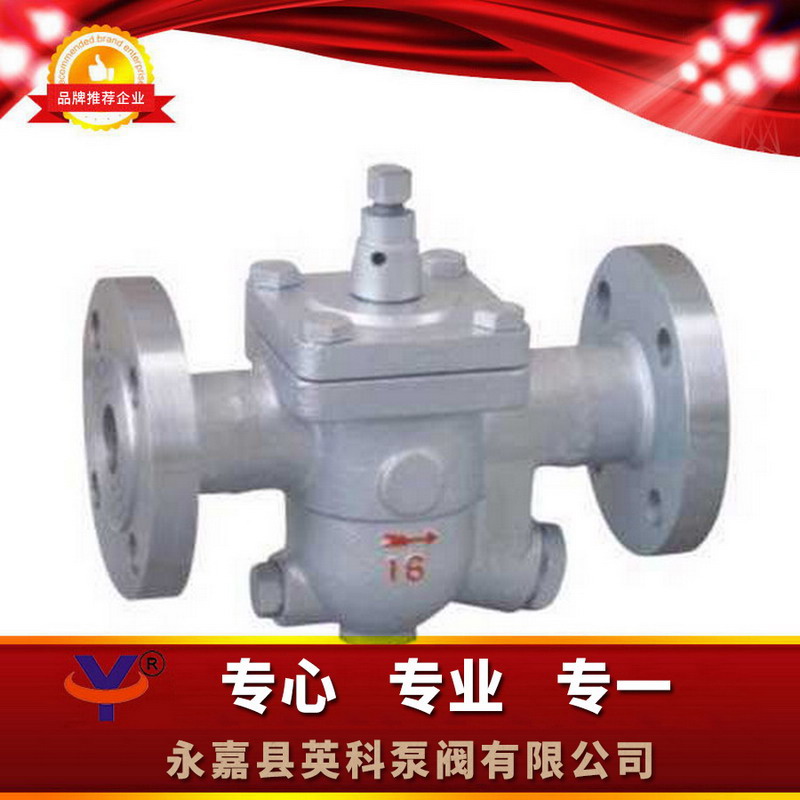

产品展示CS41H自由浮球式疏水阀
- 型 号：CS41H
- 类 别：CS41H自由浮球式疏水阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：5125
CS41H自由浮球式疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
点击放大一、CS41H自由浮球式疏水阀概述：
疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
二、CS41H自由浮球式疏水阀工作原理：
本产品根据浮力的原理， 使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
三、CS41H自由浮球式疏水阀结构特点：
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

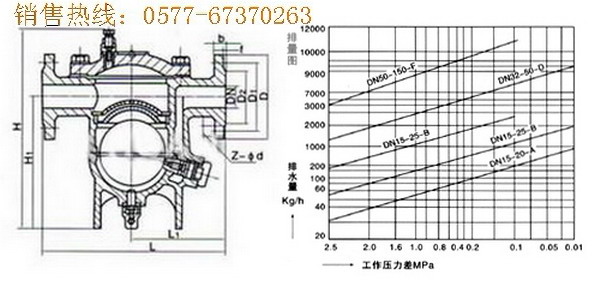

四、CS41H自由浮球式疏水阀技术图片：
五、CS41H自由浮球式疏水阀主要外形及连接尺寸：
Main External And Connecting Dinension
|
尺寸 |
型号Type |
CS11H-16C |
|||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
|
六、CS41H自由浮球式疏水阀主要零件材料：
Materal For Main Parts
|
主要零件Main Part |
材料Material |
|
阀体Body |
碳钢Carbon Steel |
|
阀盖Donnet |
碳钢Carbon Steel |
|
阀座Seat |
不锈钢Atainless Steel |
|
过滤器Percolator |
不锈钢Atainless Steel |
|
产品型号 |
口径 |
尺寸Dimensions |
||||||||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
||||||
|
|
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|||||
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
||||||
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
||||||
|
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|||||
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
||||||
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
||||||
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
||||||
|
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|||||
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
||||||
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
||||||
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
||||||
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
||||||
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
||||||
七、CS41H自由浮球式疏水阀排水量表：
|
型号 |
通径 (mm) |
最高工作压力 |
不同压差 (△P)下的排水量（Kg/h) |
||||||||||||
|
0.5 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
1.6 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
|||
|
CS11H-16 |
15 |
0.4 |
310 |
500 |
620 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
260 |
390 |
500 |
550 |
580 |
|
|
|
|
|
|
|
|
||
|
1.2 |
300 |
340 |
370 |
400 |
430 |
460 |
490 |
|
|
|
|
|
|
||
|
1.6 |
260 |
290 |
320 |
350 |
380 |
410 |
440 |
470 |
|
|
|
|
|
||
|
CS11H-16 |
15 |
0.4 |
490 |
750 |
980 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
430 |
650 |
760 |
820 |
890 |
|
|
|
|
|
|
|
|
||
|
1.2 |
400 |
510 |
570 |
620 |
700 |
760 |
820 |
|
|
|
|
|
|
||
|
1.6 |
|
390 |
450 |
510 |
570 |
620 |
700 |
760 |
|
|
|
|
|
||
|
2.5 |
|
|
|
280 |
340 |
380 |
440 |
500 |
560 |
620 |
|
|
|
||
|
4.0 |
|
|
|
|
|
|
290 |
330 |
380 |
430 |
480 |
520 |
560 |
||
|
CS41H-16 |
25 |
0.4 |
1850 |
2500 |
2980 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
1250 |
1900 |
2100 |
2450 |
2750 |
|
|
|
|
|
|
|
|
||
|
1.2 |
900 |
1450 |
1650 |
1900 |
2100 |
2250 |
2400 |
|
|
|
|
|
|
||
|
1.6 |
|
1200 |
1560 |
1450 |
1450 |
1650 |
1750 |
2100 |
|
|
&nbs, p; |
|
|
||
|
2.5 |
|
|
|
700 |
850 |
950 |
1050 |
1200 |
1350 |
1650 |
|
|
|
||
|
4.0 |
|
|
|
|
|
700 |
750 |
800 |
860 |
920 |
980 |
1050 |
1150 |
||
|
CS41H-16 |
40 |
0.4 |
2800 |
4250 |
5800 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
1800 |
2980 |
3650 |
4250 |
4750 |
|
|
|
|
|
|
|
|
||
|
1.2 |
|
2500 |
3000 |
3450 |
3900 |
4100 |
4500 |
|
|
|
|
|
|
||
|
1.6 |
|
2150 |
2650 |
3000 |
3300 |
3600 |
3950 |
4100 |
|
|
|
|
|||
|
2.5 |
|
|
|
|
2100 |
2650 |
3000 |
3300 |
3650 |
3900 |
|
|
|
||
|
4.0 |
|
|
|
|
|
1000 |
1350 |
1650 |
1950 |
2250 |
2500 |
2750 |
3000 |
||
|
CS41H-16 |
50 150 |
0.4 |
5000 |
8500 |
11500 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
4200 |
6200 |
7800 |
8900 |
9500 |
|
|
|
|
|
|
|
|
||
|
1.2 |
2200 |
3600 |
4700 |
5500 |
6200 |
6800 |
7600 |
|
|
|
|
|
|
||
|
1.6 |
|
3600 |
4400 |
5000 |
5400 |
5900 |
6100 |
6800 |
|
|
|
|
|
||
|
2.5 |
|
|
|
3200 |
3600 , |
3900 |
4200 |
4700 |
5100 |
5400 |
|
|
|
||
|
4.0 |
|
|
|
|
|
2850 |
3000 |
3250 |
3700 |
3950 |
4050 |
4400 |
5000 |
||
有品质才有市场,有改善才有进步,我们真诚的对待每个客户,让我们成为您最好的商业伙伴：
精益求精, 信誉为本,您的需求,是我们的力求,英科泵阀与您携手共创美好未来；
以上资料既供贵司参考，有什么问题请电话联系我们工作人员，谢谢！
欢迎大家访问我公司的网站,英科泵阀网站【http://www.yroke-v.com/】如有需要和任何疑问.您可以致电给我公司,我们一定会尽心尽力为您提供优质的服务。联系电话：0577-67370263 57776577 ;手机：13968989215;15888486740联系人：叶温和;传真：0577-57884828;QQ:178041624;821449119 E-mail：yroke@126.com
CS41H自由浮球式疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。本产品根据浮力的原理， 使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
