G41F衬氟隔膜阀是一种特殊形式的具有截断功能的阀，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的。

分享到：

点击放大

一、G41F衬氟隔膜阀概述：

衬氟隔膜阀是一种特殊形式的具有截断功能的阀，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的。

二、G41F衬氟隔膜阀特点：

1.复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
　2.利用FEP（Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
　3.做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
　4.氟塑料的防腐性能及推荐使用温度见“阀门及管路附件用氟塑料　衬里性能表”。
三、G41F衬氟隔膜阀性能规范：

性能规范	标准
设计与规范	GB 12239
结构长度	GB 12221/JB 1688
法兰尺寸	JB 78/JB 79(GB HG SH)
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T 12252

四、G41F衬氟隔膜阀各种型号：

手动	G41F3（堰式）	气动	G641F3
	G41F46（堰式）		G641F46
	G45F3（堰式）		G6B41F3
	G45F46（堰式）		G6B41F46
电动	G9B41F3（防爆型）	电动	G941F3
电动	G9B41F46（防爆型）	电动	G941F46

五、G41F衬氟隔膜阀零件材料：

序号 NO	零件名称 Name	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号 NO	零件名称 Name	Z	C	P	R	PL	RL
1	阀体、阀盖、阀瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	1Cr13	1Cr18Ni9Ti	1Cr18Ni12M02Ti	00Cr18Ni10	00Cr17Ni14M02
3	衬里层	FEP(F46) PFA PCTFE(F3)
4	隔膜	FEP(F46)/CR(氟丁橡胶）　　PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5	阀杆螺母	ZCuAl10Fe3 ZCuAl10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手轮	HT200	HT200	WCC	WCC	WCC	WCC

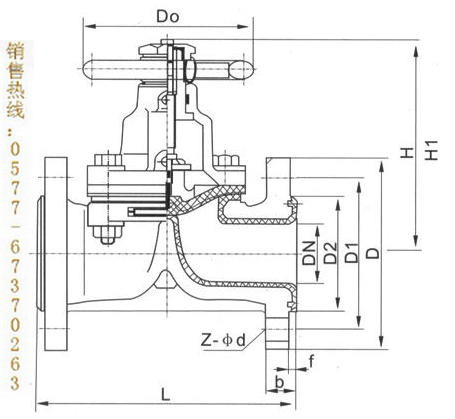

六、G41F-6衬氟隔膜阀连接尺寸：

公称通径		标准值							参考值
DN （mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0		H1	H2	W(kg)
DN （mm)	NPS (inch)	*PN0.6（MPa)
15	1/2	125/108	80	55	40	2	12	4-φ12		100	105	110	3.5
20	3/4	135/117	90	65	50	2	14	4-φ12		100	115	125	4
25	1	145/127	100	75	60	2	14	4-φ12		120	120	135	5.5
32	11/4	160/146	120	90	70	2	16	4-φ14		120	125	150	8
40	11/2	180/159	130	100	80	3	16	4-φ14		140	135	175	11
50	2	210/190	140	110	90	3	16	4-φ14		140	155	195	14
65	21/2	250/216	160	130	110	3	16	4-φ14		200	170	200	23
80	3	300/254	185	150	125	3	18	4-φ18		200	200	255	29
10	4	350/305	205	170	145	3	18	4-φ18		280	270	325	46
125	5	400/356	235	200	175	3	20	8-φ18		320	335	405	70
150	6	460/406	260	225	200	3	20	8-φ18		320	370	450	95
200	8	570/521	315	280	255	3	22	8-φ18		400	480	600	170
250	10	680/635	370	335	310	3	24	12-φ18		500	545	620	270
300	12	790/749	435	395	362	4	24	12-φ23		500	585	680	320

七、G41F-10衬氟隔膜阀连接尺寸：

公称通径		标准值							参考值
DN （mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0		H1	H2	W(kg)
DN （mm)	NPS (inch)	PN1.0（MPa)
15	1/2	125/108	95	65	45	2	14	4-φ14		100	105	110	3.5
20	3/4	135/117	105	75	55	2	16	4-φ14		100	115	125	4
25	1	145/127	115	865	65	2	16	4-φ14		120	120	135	5.5
32	11/4	160/146	135	100	78	2	18	4-φ18		120	125	150	8
40	11/2	180/159	145	110	85	3	18	4-φ18		140	135	175	11
50	2	210/190	160	125	100	3	20	4-φ18		140	155	195	14
65	21/2	250/216	180	145	120	3	20	4-φ18		200	170	200	23
80	3	300/254	195	160	135	3	22	4-φ18		200	200	255	29
100	4	350/305	215	180	155	3	22	8-φ18		280	270	325	46
125	5	400/356	245	210	185	3	24	8-φ18		320	335	405	70
150	6	460/406	280	240	210	3	24	8-φ23		320	370	450	95
200	8	570/521	335	295	265	3	26	8-φ23		400	480	600	170
250	10	680/635	390	350	320	3	28	12-φ23		500	545	620	270
300	12	790/749	440	400	368	4	28	12-φ23		500	585	680	320

八、G41F-16衬氟隔膜阀连接尺寸：

公称通径		标准值							参考值
DN （mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0		H1	H2	W(kg)
DN （mm)	NPS (inch)	PN1.6（MPa)
15	1/2	130	95	65	45	2	14	4-φ14		120	110	115	4
20	3/4	150	105	75	55	2	16	4-φ14		120	120	130	5
25	1	160	115	85	65	2	16	4-φ14		140	125	140	6
32	11/4	180	135	100	78	2	18	4-φ18		140	130	155	9
40	11/2	200	145	110	85	3	18	4-φ18		160	140	180	12
50	2	230	160	125	100	3	20	4-φ18		160	160	200	15
65	21/2	290	180	145	120	3	20	4-φ18		200	175	205	24
80	3	310	195	160	135	3	22	8-φ18		200	205	260	30
10	4	350	215	180	155	3	24	8-φ18		280	275	330	48
125	5	400	245	210	185	3	26	8-φ18		320	340	410	75
150	6	480	280	240	210	3	28	8-φ23		320	375	460	105
200	8	600	335	295	265	3	30	12-φ23		400	485	605	182
250	10	730	405	355	320	3	32	12-φ25		500	550	625	295
300	12	850	460	410	375	4	34	12-φ25		500	590	685	345

九、G41F衬氟隔膜阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已, 经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
