EG641J气动衬胶隔膜阀

型号：EG641J
类别：EG641J气动衬胶隔膜阀
价格：￥面议
产地：温州

产品点击浏览次数：3322

EG641J气动衬胶隔膜阀

分享到：

点击放大

一、EG641J气动衬胶隔膜阀用途：

气动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃ ≤150℃(按照衬里和隔膜材料)

二、EG641J气动衬胶隔膜阀性能规范：

气动衬胶隔膜阀型号	公称压力PNMPa	试验压力PsMPa		气动衬胶隔膜阀适用介质	工作温度℃
		壳体试验	密封试验
EG641W/J/MS-6	0.6	0.9	0.66	W.非腐蚀性流体 J.一般腐蚀性流体 Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤100≤85 ≤150
EG641W/J/MS-10	1.0	1.5	1.1
EG641W/J/MS-16	1.6	2.4	1.76

三、EG641J气动衬胶隔膜阀零件材料：

零件名称	阀体	气缸、气缸盖	阀杆	隔膜、薄膜	薄膜压板
材料	HT200	35	35	氯丁橡胶、氟塑料	Q235-A

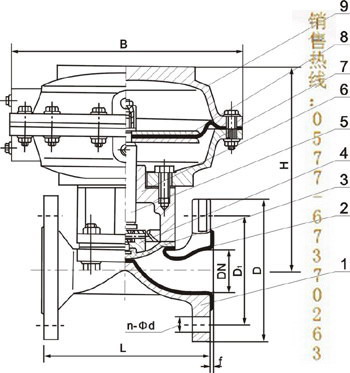

四、EG641J气动衬胶隔膜阀连接尺寸：

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代号 ES	气源压力 MPa	气源接头 MPa	耗气量 cm3	质量 Kg
15	1.6	1.6	108	95	65	-	2	-	-	-	-	-	-	-	-
20			117	105	75	4-13.5	2	136	140	168	54	0.3	1/8	163.87	5
25			127	115	85	4-13.5	2	144	140	168	54	0.3~0.4	1/8	196.65	6.2
32			146	140	100	4-17.5	2	209	140	260	55	0.3~0.4	1/8	229.4	7
40			159	150	110	4-17.5	2	227	140	260	55	0.3~0.4	1/4	1458.7	13
50			190	165	125	4-17.5	2	231	140	260	55	0.3~0.4	1/4	3162.7	23
65	1.0	1.0	216	185	145	4-17.5	2	252	140	260	55	0.3~0.4	1/4	3243	27
80			254	200	160	8-17.5	2	285	165	425	56	0.4~0.5	3/8	6636.8	56
100			305	220	180	8-17.5	2	360	280	425	57	0.4~0.5	3/8	6948	60
125			356	250	210	8-17.5	3	370	280	425	57	0.4~0.5	3/8	7374.2	68
150			406	285	240	8-22	3	462	280	549	58	0.5	3/8	10652	115
200	0.6	0.6	521	340	295	8-22	3	544	280	549	58	0.6	3/8	16715	196
250	0.6	0.6	635	395	350	-	5	-	-	-	-	-	-	-

五、EG641J气动衬胶隔膜阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

EG641J气动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃ ≤150℃(按照衬里和隔膜材料)

EG641J气动衬胶隔膜阀温州生产基地.罗定市EG641J气动隔膜阀、广西EG641J气动衬胶隔膜阀、岑溪市EG641J气动衬胶隔膜阀、东兴市EG641J隔膜阀、桂平市EG641J气动衬胶隔膜阀

永嘉县英科泵阀有限公司
销售电话 Tel：0577-67370263/67499728
传真 Fax：0577-57884828
电子邮箱 E-mail：yroke@126.com
Q Q : 178041624, 821449119
手机：13968989215
微信号：13968989215
网站：http://www.13968989215.com/

【请客户在下单或者购买之前】
【请先通过贸易通跟我们的业务员沟通或者来电咨询】
（1）价格问题：价格以本公司实际报价为准！
（2）产品问题：所有商品我们公司在发货之前都进行严格质检，确保无任何问题才发货！
（3）产品图片：图片均100%实物拍摄，但由于光线及显示器等原因会有轻微的色差，请谅解
（4）产品属性：下单之前或者购买之前请咨询您需要的商品型号、规格尺寸等，以便确认您所买的产品和您所需的产品尺寸是否一样.
