产品展示Y型衬氟过滤器
- 型 号：Y型
- 类 别：Y型衬氟过滤器
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：2436
Y型衬氟过滤器的阀体内腔和滤网全部衬氟塑料，该产品在几乎所有的强酸强碱和有机溶剂等介质中均摊能使用，其介质流量与阀门开度基本呈流线性递增，可用于控制阀的流量。
点击放大一、Y型衬氟过滤器概述：
阀体内腔和滤网全部衬氟塑料，该产品在几乎所有的强酸强碱和有机溶剂等介质中均摊能使用，其介质流量与阀门开度基本呈流线性递增，可用于控制阀的流量。
二、Y型衬氟过滤器主要特点：
1、整体式阀体设计；
2、可更换的过滤内件；
3、多种过滤结构设计；
4、滤网精度18—500目可选；
5、常规30目设计；
6、又排放接口；
7、标准法兰连接

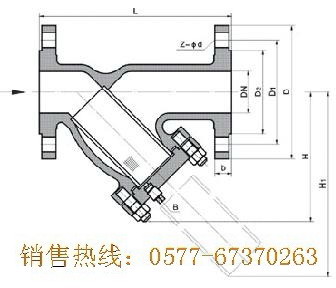

三、Y型衬氟过滤器1.0-1.6Mpa连接尺寸：
|
公称通径 |
标准值 |
参考值 |
||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H |
H1 |
|
PN1.0-1.6MPa |
||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
15 |
4-Φ14 |
70 |
150 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
3 |
17 |
4-Φ14 |
70 |
160 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
17 |
4-Φ14 |
80 |
160 |
|
32 |
11/4 |
190 |
140 |
100 |
75 |
3 |
19 |
4-Φ18 |
85 |
160 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
19 |
4-Φ18 |
90 |
170 |
|
50 |
2 |
230 |
165 |
125 |
100 |
3 |
21 |
4-Φ18 |
110 |
170 |
|
65 |
11/2 |
250 |
185 |
145 |
120 |
3 |
21 |
4-Φ18 |
115 |
210 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
21 |
4-Φ18 |
135 |
250 |
|
100 |
4 |
320 |
220 |
180 |
155 |
3 |
23 |
8-Φ18 |
155 |
300 |
|
125 |
5 |
400 |
250 |
210 |
185 |
4 |
24 |
8-Φ18 |
250 |
350 |
|
150 |
6 |
500 |
285 |
240 |
210 |
4 |
26 |
8-Φ23 |
285 |
400 |
|
200 |
8 |
600 |
340 |
295 |
265 |
4 |
26 |
8-Φ23 |
360 |
450 |
四、Y型衬氟过滤器2.5Mpa连接尺寸：
|
公称通径 |
标准值 |
参考值 |
||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H |
H1 |
|
PN2.5MPa |
||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
15 |
4-Φ14 |
70 |
150 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
3 |
17 |
4-Φ14 |
70 |
160 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
17 |
4-Φ14 |
80 |
160 |
|
32 |
11/4 |
190 |
140 |
100 |
75 |
3 |
19 |
4-Φ18 |
85 |
160 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
19 |
4-Φ18 |
90 |
170 |
|
50 |
2 |
230 |
165 |
125 |
100 |
3 |
21 |
4-Φ18 |
110 |
170 |
|
65 |
11/2 |
250 |
185 |
145 |
120 |
3 |
23 |
8-Φ18 |
115 |
210 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
25 |
8-Φ18 |
135 |
250 |
|
100 |
4 |
320 |
235 |
190 |
155 |
3 |
25 |
8-Φ22 |
155 |
300 |
|
125 |
5 |
400 |
270 |
220 |
185 |
4 |
28 |
8-Φ26 |
250 |
350 |
|
150 |
6 |
500 |
300 |
250 |
210 |
4 |
30 |
8-Φ26 |
285 |
400 |
|
200 |
8 |
600 |
360 |
310 |
275 |
4 |
32 |
12-Φ26 |
360 |
450 |
五、Y型衬氟过滤器订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦过滤精度⑧使用温度⑨滤框滤网目数⑩是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
Y型衬氟过滤器阀体内腔和滤网全部衬氟塑料，该产品在几乎所有的强酸强碱和有机溶剂等介质中均摊能使用，其介质流量与阀门开度基本呈流线性递增，可用于控制阀的流量。
