DS/Z44H铸钢水封闸阀

一、DS/Z44H铸钢水封闸阀简介：

产品名称 : DS/Z44H铸钢水封闸阀
型号： DS/Z44H
口径： 50～600mm
压力： 1.6MPa～10.0MPa
材质： 铸钢、铸铁、不锈钢





●设计与制造：GB12234
●法兰尺寸：GB9113　JB79
●压力温度：JB/T74　GB9131
●结构长度：GB/T12221
●对焊连接尺寸：---
●检验与试验：JB/T9092　GB12224



四、DS/Z44H铸钢水封闸阀安装尺寸及重量：



GB1.6Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	330	435	490	570	580	605	735	860	990	1130	1520	1610	1660	1740
Do	250	250	300	350	350	350	400	400	450	500	500	600	600	700
Wt	23	35	37	49	81	103	162	190	252	499	600	695	856	1025
▲	-	-	-	-	-	-	-	-	-	750	1000	1200	1800	1800
GB22.5Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	330	435	490	570	580	605	735	860	990	1140	1520	1610	1660	1740
D。	250	250	300	350	350	350	400	400	450	500	500	600	600	700
Wt	23	35	37	52	85	107	167	196	261	506	618	703	864	1056
▲	-	-	-	-	-	-	-	-	-	900	1200	1800	2500	3500
GB4.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		600
H	330	435		490	570	580	605	735		860	990	1140		1520
D。	300	300		350	350	400	400	450		550	650	750		850
Wt	27	38		42	57	91	110	169		207	266	513		627
▲	-	-		-	-	-	-	-		-	-	1200		1800
GB6.4Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	280		310	350	400	450	550		650	750	850		950
H	335	440		495	580	585	610	745		865	995	1140		1535
D。	300	300		350	400	400	450	550		650	750	850		900
Wt	30	41		45	62	97	115	172		211	271	518		633
▲	-	-		-	-	-	-	-		-	-	1800		2500
GB1.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	280		310	350	400	450	550		650	750	850		950
H	335	440		495	580	590	610	745		865	995	1140		1535
D。	300	300		350	400	400	450	550		650	750	850		950
Wt	34	46		50	67	102	121	178		217	278	524		640
▲	-	-		-	-	-	-	-		-	1800	2500		2500



六、DS/Z44H铸钢水封闸阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

 欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

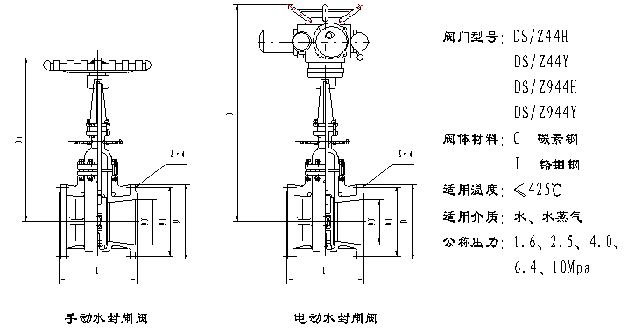

二、DS/Z44H铸钢水封闸阀结构图片：




三、DS/Z44H铸钢水封闸阀设计与制造标准：



设计与制造标准：

DS 系列水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
