Z43H/X铸钢平板闸阀

一、Z43H/X铸钢平板闸阀概述：

1.本公司引进国外平板闸阀的先进技术，进行了重大改进，其结构合理，密封可靠，维护方便。
2.闸板，阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。
3.本阀采用无填料结构，伟动机构确保阀门启闭灵活，其启闭力矩仅为普通阀门的3/1-1/2。
4.有导流孔平板闸阀用于需要通球清管的管线，无导流孔平板闸阀用于不需要通球清管的管线上。
5.调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上，调节和截断介质。
6.气动平板闸阀启闭迅速，带缓冲机构，关闭无冲击，气动，手动转换结构新颖，操作灵活，方便可靠。
7.电动平板闸阀有整体防爆型（Z9B），防爆型（Z9b），普通型（Z9）三种，可根据用户需要选配其它型号。
8.本阀广泛适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。

二、Z43H/X铸钢平板闸阀简介：

产品名称 : Z43H/X铸钢平板闸阀
型号： Z43H/X
口径： 50～600mm
压力： 1.6MPa～10.0MPa
材质： 铸钢、铸铁、不锈钢

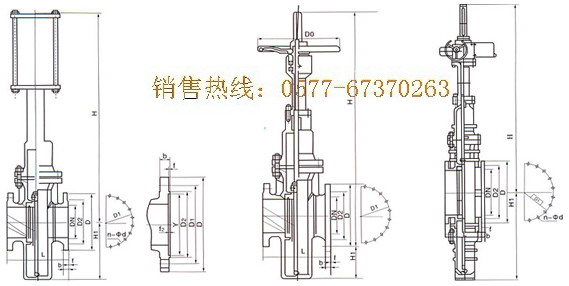

三、Z43H/X铸钢平板闸阀结构图片：



四、Z43H/X铸钢平板闸阀设计与制造标准：







●设计与制造：JB/T5298　API6D
●法兰尺寸：JB/T79　ANSIB16.5　MSS SP44
●压力温度：ANSIB16.34
●结构长度：JB/T 5298　ANSIB16.10
●对焊连接尺寸：GB/T12224　ANSIB16.25
●检验与试验：JB/T9092　API6D



五、Z43H/X铸钢平板闸阀安装尺寸及重量：

ANSI 150Lb
NPS	2	21/2	3	4	6	8	10	12	14	16	18	20	24
L	178	190	203	229	267	292	330	356	381	406	432	457	508
L1	216	241	283	305	403	419	457	502	572	610	660	711	813
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	80	90	100	110	145	170	210	240	265	290	325	360	425
H3	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650
GB 1.6Mpa GB 2.0Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	178	190	203	229	267	292	330	356	381	406	432	457	508
L1	216	241	283	305	403	419	457	502	572	610	660	711	813
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	80	90	100	110	145	170	210	240	265	290	325	360	425
H3	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650



六、Z43H/X铸钢平板闸阀设计与制造标准：

●设计与制造：JB/T5298　API6D
●法兰尺寸：JB/T79　ANSIB16.5　MSS SP44
●压力温度：ANSIB16.34
●结构长度：JB/T5298　ANSIB16.10
●对焊连接长度：GB/T12224　ANSIB16.25
●检验与试验：JB/T9092　API6D

七、Z43H/X铸钢平板闸阀安装尺寸及重量：



ANSI 400Lb　GB 6.4Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
L1	292	330	356	406	495	597	673	762	826	902	978	1054	1232
H	135	165	195	240	380	460	545	660	705	790	880	965	1285
H1	500	560	630	735	955	1150	1440	1545	1815	1965	2295	2450	-
H2	-	-	1130	1300	1470	1675	1890	2195	2540	2745	3040	3320	4080
H3	88	100	110	120	160	185	230	265	290	320	360	395	470
D0	250	300	300	350	350	400	500	600	650	700	800	1000	-
D1	-	-	250	250	300	300	350	350	350	400	500	600	650
ANSI 600Lb GB 10.0Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	6000
L	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L1	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
H	135	165	195	240	380	460	545	660	705	790	880	965	1285
H1	500	560	630	735	955	1150	1440	1545	1815	1965	-	-	-
H2	-	-	1130	1300	1470	1675	1890	2195	2540	2745	3040	3320	4080
H3	88	100	110	120	160	185	230	265	290	320	360	395	470
D0	300	350	350	400	500	600	650	700	800	1000	-	-	-
D1	-	-	250	250	300	300	350	350	350	400	500	600	650





八、Z43H/X铸钢平板闸阀订货说明：

欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263







1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。





Z43H/X铸钢平板闸阀采用无填料结构，伟动机构确保阀门启闭灵活，其启闭力矩仅为普通阀门的3/1-1/2。
