产品展示H44H旋启式止回阀
- 型 号：H44H
- 类 别：H44H旋启式止回阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：2677
H44旋启式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
点击放大一、H44H旋启式止回阀概述：
H44旋启式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
二、H44H旋启式止回阀特点：
旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上
三、H44H旋启式止回阀结构与特点：
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用

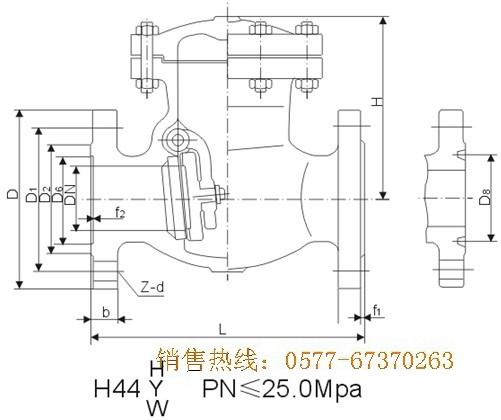

四、H44H旋启式止回阀结构图片：
五、H44H旋启式止回阀采用标准：
|
结构形式 |
螺柱阀盖升降式止回阀 |
|
|
设计依据 |
GB |
API |
|
设计标准 |
GB/T 12235 |
BS1868 |
|
结构长度 |
GB/T 12221 |
ASME B16.10 |
|
连接法兰 |
JB/T 79-94 |
ASME B16.5 |
|
试验和检验 |
JB/T9092 |
API 598 |
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。
六、H44H旋启式止回阀性能参数：
|
型号 |
H44H-16C～250 |
H44W-16P～250 |
|
|
工作压力（MPa） |
1.6～25 |
||
|
适用温度（℃） |
≤425 |
≤150 |
|
|
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
|
|
材料 |
阀体、阀盖、阀瓣 |
碳素钢 |
铬镍钛不锈钢 |
|
密封面 |
碳钢堆焊铁基合金 |
本体密封 |
|
七、H44H旋启式止回阀主要零件材料：
|
序号 |
零件名称 |
材质 |
|
|
ASTM |
GB |
||
|
1 |
阀体 |
WCB、WC1、WC6、WC9、C5 |
WCB、WC1、WC6、WC9、C5 |
|
3 |
阀瓣 |
WCB、WC1、WC6、WC9、C5 |
WCB、WC1、WC6、WC9、C5 |
|
7 |
双头螺柱 |
A193-B7、A320-B8、A193-B8M |
35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2 |
|
8 |
六角螺母 |
A194-2H、A194-8、A194-8M |
45、35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2 |
|
9 |
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
|
z6 |
阀盖 |
A105、F11、F22、F5、F9 |
25、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
八、H44H旋启式止回阀连接尺寸表：
|
型号 |
公称压力 |
公称通径 |
尺寸(mm) |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
D3 |
H |
||||
|
H44H-16C |
1.6 |
40 |
200 |
145 |
110 |
88 |
20 |
4-18 |
145 |
103 |
15.2 |
|
50 |
230 |
160 |
125 |
102 |
20 |
4-18 |
185 |
160 |
21.3 |
||
|
65 |
290 |
180 |
145 |
122 |
22 |
8-18 |
215 |
175 |
28.1 |
||
|
80 |
310 |
195 |
160 |
133 |
22 |
8-18 |
235 |
185 |
37.6 |
||
|
100 |
350 |
230 |
180 |
158 |
24 |
8-23 |
270 |
220 |
56.7 |
||
|
125 |
400 |
270 |
210 |
184 |
28 |
8-25 |
340 |
248 |
91 |
||
|
150 |
480 |
300 |
240 |
212 |
30 |
8-25 |
375 |
270 |
129 |
||
|
200 |
550 |
360 |
295 |
268 |
34 |
12-25 |
350 |
210 |
|||
|
250 |
650 |
425 |
355 |
320 |
36 |
12-30 |
515 |
415 |
290 |
||
|
300 |
750 |
485 |
410 |
370 |
40 |
16-30 |
|
|
320 |
||
|
350 |
850 |
550 |
470 |
430 |
44 |
16-34 |
|
|
420 |
||
|
型号 |
公称压力 |
公称通径 |
尺寸(mm) |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
D3 |
H |
||||
|
H44H-25C |
2.5 |
40 |
200 |
145 |
110 |
88 |
20 |
4-18 |
145 |
103 |
15.2 |
|
50 |
230 |
160 |
125 |
102 |
20 |
4-18 |
185 |
160 |
21.3 |
||
|
65 |
290 |
180 |
145 |
122 |
22 |
8-18 |
215 |
175 |
28.1 |
||
|
80 |
310 |
195 |
160 |
133 |
22 |
8-18 |
235 |
185 |
37.6 |
||
|
100 |
350 |
230 |
180 |
158 |
24 |
8-23 |
270 |
220 |
56.7 |
||
|
125 |
400 |
270 |
210 |
184 |
28 |
8-25 |
340 |
248 |
91 |
||
|
150 |
480 |
300 |
240 |
212 |
30 |
8-25 |
375 |
270 |
129 |
||
|
200 |
550 |
360 |
295 |
268 |
34 |
12-25 |
435 |
350 |
210 |
||
|
250 |
650 |
425 |
355 |
320 |
36 |
12-30 |
515 |
415 |
290 |
||
|
300 |
750 |
485 |
410 |
370 |
40 |
16-30 |
|
|
320 |
||
|
350 |
850 |
550 |
470 |
430 |
44 |
16-34 |
|
|
420 |
||
|
九、H44H旋启式止回阀订货说明： |
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
H44旋启式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
