产品展示Z61H锻钢闸阀
- 型 号：Z61H
- 类 别：Z61H锻钢闸阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：2281
Z61H锻钢闸阀标准： 闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
点击放大一、Z61H锻钢闸阀概述：
英科锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
二、Z61H锻钢闸阀标准：
闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
三、Z61H锻钢闸阀结构特点：
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI／ASME B1.20.1
四、Z61H锻钢闸阀产品材料：
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
||
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
闸板
|
A182F430&410
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
6
|
阀盖
|
A105
|
A276f304
|
A276F304(L)
|
A276F316(L)
|
|
7
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
8
|
销钉
|
A276420
|
A276 304
|
||
|
9
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
|
10
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
11
|
填料压板
|
A105
|
A182F11
|
A182F304(L)
|
A182F316(L)
|
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
13
|
阀杆螺母
|
A276420
|
|||
|
14
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
铭牌
|
SS
|
|||
|
16
|
手轮
|
A197
|
|||
|
17
|
垫片
|
A473431
|
|
||
|
18
|
填料
|
柔性石墨
|
PTFE
|
||
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;

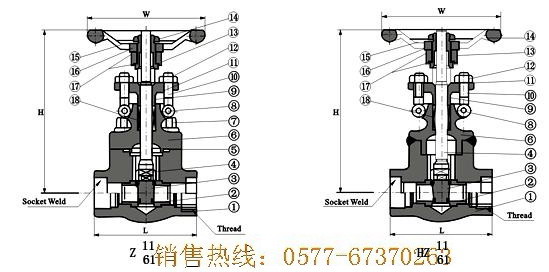

五、Z61H锻钢闸阀连接尺寸：
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
L
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
|
|
H(开)
|
158
|
158
|
169
|
197
|
236
|
246
|
283
|
330
|
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
|
重量
|
螺栓式
|
2.0
|
2.1
|
2.3
|
4.3
|
5.9
|
6.9
|
11.1
|
15.2
|
|
焊接式
|
1.7
|
1.8
|
2.0
|
3.8
|
5.1
|
6.1
|
10.2
|
14.2
|
|
六、Z61H锻钢闸阀订货说明：
1、①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
