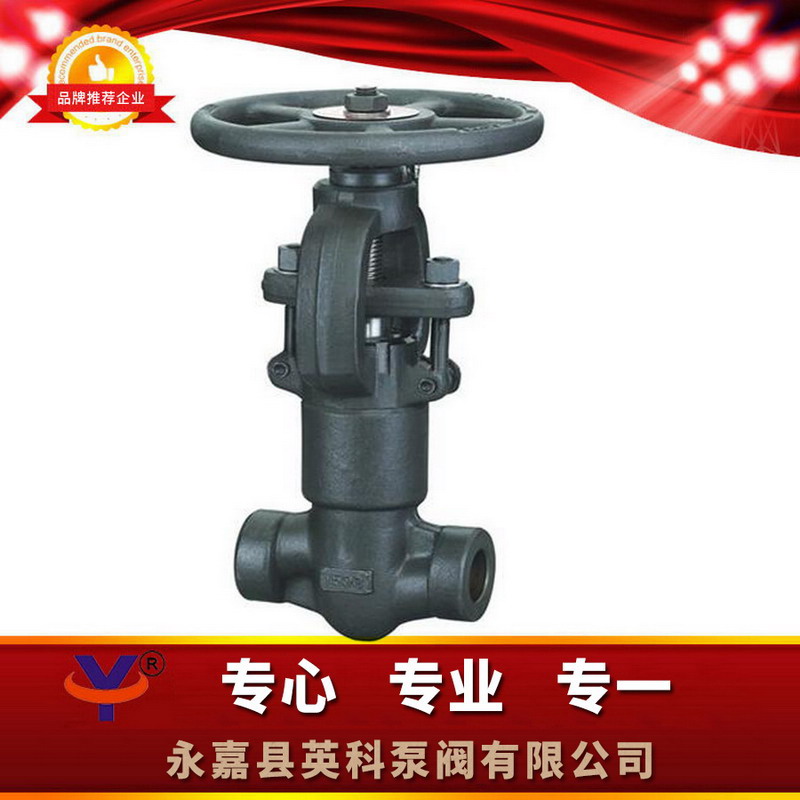

产品展示J61Y锻钢承插焊截止阀
- 型 号：J61Y
- 类 别：J61Y锻钢承插焊截止阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：3071
J61Y锻钢承插焊截止阀结构特点： 1.截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25. 2.全径或缩径 3.明杆支架式 4.自定心压板压套式 5.螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖 6.整体式上密封座 7.承插端符合ASME B16.11 8.螺纹连接端（NPT）符合ANSI/ASME B1.20.1 9.阀瓣可变换为节流型、针型、球型和止回型
点击放大一、J61Y锻钢承插焊截止阀概述：
锻钢截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
二、J61Y锻钢承插焊截止阀结构特点：
1.截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
2.全径或缩径
3.明杆支架式
4.自定心压板压套式
5.螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
6.整体式上密封座
7.承插端符合ASME B16.11
8.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
9.阀瓣可变换为节流型、针型、球型和止回型
三、J61Y锻钢承插焊截止阀产品材料：
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
||
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
5
|
阀盖
|
A105
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
销钉
|
A276420
|
A276 304
|
||
|
8
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
|
9
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
||
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
阀杆螺母
|
A276420
|
|||
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
铭牌
|
SS
|
|||
|
15
|
手轮
|
A197
|
|||
|
16
|
填料
|
柔性石墨
|
PTFE
|
||
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢

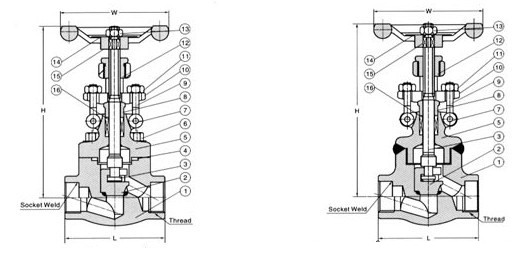

四、J61Y锻钢承插焊截止阀连接尺寸：
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
|
H(开)
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|
|
五、J61Y锻钢承插焊截止阀订货说明：
1、①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
J61Y锻钢承插焊截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，本阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小.
