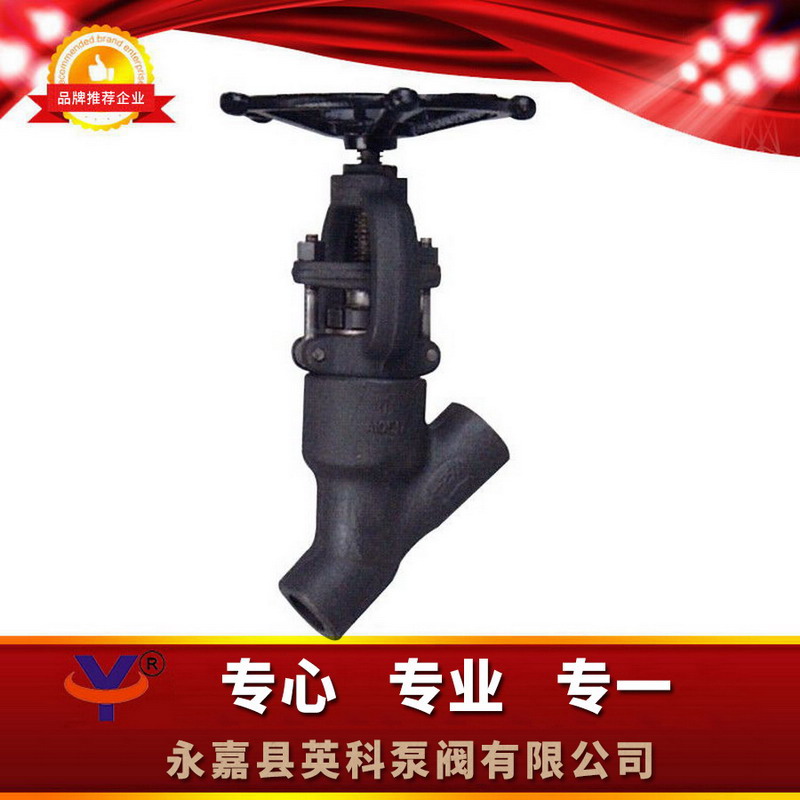

产品展示Y型锻钢截止阀
- 型 号：Y型
- 类 别：Y型锻钢截止阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：2182
英科牌Y型锻钢截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
点击放大一、Y型锻钢截止阀概述：
英科牌"Y"型锻钢阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
二、Y型锻钢截止阀结构特点：
1.英科牌"Y"型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25。
2.全径和缩径
3.升降式和球式止回阀
4.按需内置弹簧
5.可拆卸实习阀瓣
6.自定义压板压套式
7.整体式上密封座
8.明杆支架型(OS&Y)
9.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
10.承插端符合ASME B16.11
11.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
12.阀瓣可变换为针型、节流型、球型、止回型
三、Y型锻钢截止阀产品特点：
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
||
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
5
|
阀盖
|
A105
|
A276 304
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
||
|
8
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
|
9
|
填料压板
|
A216WCB
|
A351CF8
|
||
|
10
|
手轮
|
A197
|
|||
|
11
|
铭牌
|
SS
|
|||
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
13
|
阀杆螺母
|
A276410
|
|||
|
14
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
16
|
销钉
|
柔性石墨
|
PTFE
|
||
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢

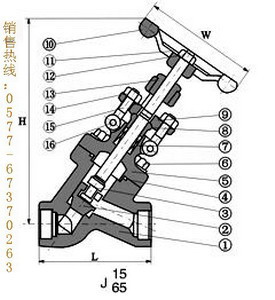

四、Y型锻钢截止阀连接尺寸：
|
NPS
|
1/2＂
|
3/4＂
|
1＂
|
11/4＂
|
11/2＂
|
2＂
|
|
L
|
98
|
111
|
120
|
140
|
140
|
170
|
|
H（开）
|
175
|
215
|
254
|
305
|
305
|
365
|
|
W
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
5
|
6.3
|
7.6
|
9.8
|
13.8
|
14.0
|
五、Y型锻钢截止阀订货说明：
1、①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
