产品展示H44H锻钢旋启式止回阀
- 型 号：H44H
- 类 别：H44H锻钢旋启式止回阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：2089
H44H锻钢旋启式止回阀分类名称： 止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.
点击放大一、H44H锻钢旋启式止回阀概述：
锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
二、H44H锻钢旋启式止回阀分类名称：
止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.
三、H44H锻钢旋旋启式止回阀结构特点：
1.全径或缩径
2.升降式止回阀
3.球式止回阀
4.旋启式止回阀
5.按需求内置弹簧
6.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连7.接内压自紧式阀盖
8.整体式上密封座
9.承插端符合ASME B16.11
10.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
11.阀瓣可变换为节流型、针型、球型
四、H44H锻钢旋启式止回阀标准材质明细表：
|
序号 |
Part Name | CS to ASTM |
AS to ASTM |
SS to ASTM
|
|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 3 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | 铭牌 | SS | |||
| 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
备注：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢

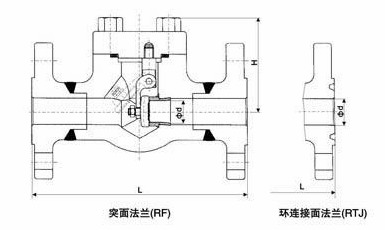

五、H44H锻钢旋启式止回阀连接尺寸：
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
|---|---|---|---|---|---|---|---|---|
|
L(RF) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
||
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H |
150Lb～300Lb |
61 |
61 |
79 |
95 |
103 |
118 |
|
|
600Lb |
61 |
79 |
95 |
103 |
118 |
135 |
||
|
重量 |
150Lb |
RF |
2.56 |
3.37 |
4.37 |
8.17 |
8.94 |
12.64 |
|
BW |
1.70 |
190 |
2.10 |
5.12 |
5.50 |
1.89 |
||
|
300Lb |
RF |
2.73 |
3.65 |
4.74 |
8.77 |
9.60 |
13.70 |
|
|
BW |
1.90 |
2.10 |
3.00 |
5.12 |
6.60 |
7.85 |
||
|
600Lb |
RF |
3.00 |
4.00 |
5.83 |
9.47 |
10.10 |
15.6 |
|
|
BW |
2.00 |
3.12 |
4.25 |
7.25 |
8.56 |
13.60 |
||
六、H44H锻钢旋启式止回阀订货说明：
1、①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
