Z48H排污闸阀

型号：Z48H
类别：Z48H排污闸阀
价格：￥面议
产地：温州

产品点击浏览次数：4555

Z48H排污闸阀是由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。快速排污阀不仅结构简单、密封性好，而且体积小，重量轻、材料耗用少、安装尺寸小，特别是驱动力矩小，操作简便，易实现快速启闭。

分享到：

点击放大

一、Z48H排污闸阀特点：

二、Z48H排污闸阀结构原理：
快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷。虽然对于压缩弹簧，加载的排污阀可以通过调整弹簧力来达到良好密封，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封。密封压差还应小于启闭压差，以确保开启灵活。
三、Z48H排污闸阀采用主要标准：
1、设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力－－温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。

四、Z48H排污闸阀介质：

材质：碳钢
适用介质：水，油，气,污水等

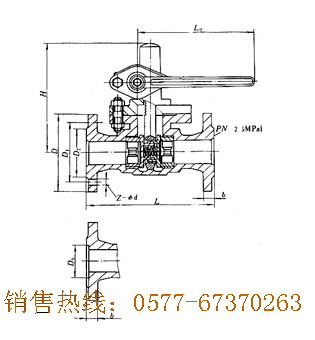

五、Z48H排污闸阀技术图片：

六、Z48H排污闸阀性能规范：

型号	公称压力 PNmm	公称通径 DNmm	尺寸mm									阀体材料	简要性能
型号	公称压力 PNmm	公称通径 DNmm	L	D	D1	D2	D6	b	z-d	H	L0	阀体材料	℃	适用介质
排污闸阀 Z44H-162540 Z48H-162540	1.6	25	160	115	85	65	-	14	4-14	160	180	英络克牌灰铸铁球墨铸铁碳钢	≤200 ≤250 ≤425	水蒸汽
		32	180	135	100	78	-	16	4-18	180	200
		40	230	145	110	85	-	16	4-18	220	220
		50	250	160	125	100	-	16	4-18	230	240
		65	265	180	145	120	-	18	4-18	250	280
		80	280	195	160	135	-	20	8-18	280	350
		100	350	215	180	155	-	20	8-18	400	500
	2.5	25	160	115	85	65	-	16	4-14	160	180
		32	180	135	100	78	-	18	4-18	180	200
		40	230	145	110	85	-	18	4-18	220	220
		50	250	160	125	100	-	20	4-18	230	240
		65	265	180	145	120	-	22	8-18	250	280
		80	280	195	160	135	-	22	8-18	280	350
		100	350	230	190	160	-	24	8-23	400	500
	4.0	25	160	115	85	65	58	16	4-14	160	180
		32	180	135	100	78	66	18	4-18	180	200
		40	230	145	110	85	76	18	4-18	220	220
		50	250	160	125	100	88	20	4-18	230	240
		65	265	180	145	120	110	22	8-18	250	280
		80	280	195	160	135	121	22	8-18	280	350

七、Z48H排污闸阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263 排污闸阀价格 排污闸阀原理 排污闸阀厂家 排污闸阀原理 排污闸阀压力英科排污闸阀 哪里排污阀好英科排污阀好价格又实惠

Z48H排污闸阀由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。快速排污阀不仅结构简单、密封性好，而且体积小，重量轻、材料耗用少、安装尺寸小，特别是驱动力矩小，操作简便，易实现快速启闭。
