产品展示水电磁阀
- 型 号：DF-150F
- 类 别：DF-150F水电磁阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：4135
DF水电磁阀通经15-100为膜片式二次开阀的先导式电磁阀,通经125-300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。
点击放大一、DF-150F水电磁阀特点：
结构简单，体积小，密封性能好，维修方便。

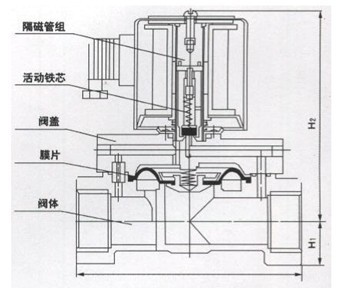

二、DF-150F水电磁阀结构原理：
本阀通经15-100为膜片式二次开阀的先导式电磁阀,通经125-300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。
根据断电时所处状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀口外泄，以致主阀膜片上下产生压力差，膜片被迅速托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，继而副阀膜片上腔压力上升，主阀膜片压向阀座，阀又呈关闭状态。
常开电磁阀，当线圈通电时，产生磁场力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭。随着主阀阀内上下压差趋向相等，主阀膜片由弹簧及自重压向密封阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀环由于弹簧作用上升，副阀打开，主阀膜片上腔内介质经副阀流走、压力下降，当压力降到一定值后，主阀由上下压差作用向上升起，主阀打开，阀门开启。
三、DF-150F水电磁阀主要用途：
DF-150F水电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀 采用橡胶密封，故对工作介质的清洁度大大减低，具有起笔迅速，可靠性能高等特点。
四、DF-150F水电磁阀技术参数：
|
工作介质DN
|
水、粘度≤4E的油及其它非腐蚀性流体
|
||||||||||||||
|
介质温度℃
|
≤60
|
||||||||||||||
|
公称压力（Mpa）
|
1.0
|
||||||||||||||
|
工作压差（Mpa）
|
0.05~1.0
|
0.1~1.0
|
0.15~1.0
|
||||||||||||
|
电源电压
|
AC220V其余规格可作特殊订货
|
||||||||||||||
|
额定流量系数（KV）
|
按JB/T7352-94规定
|
||||||||||||||
|
写落量（ml/min）
|
按JB/T7352-94·F规定
|
||||||||||||||
|
公称通径（mm）
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
功耗
|
36VA
|
50VA
|
|||||||||||||
五、DF-150F水电磁阀连接尺寸：
|
公称通径DN
|
|
|
内螺纹连接
|
法兰连接
|
|||||||||
|
外形尺寸
|
内螺纹
|
外形尺寸
|
法兰尺寸
|
||||||||
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
|
15
|
112
|
80
|
1/2
|
|
|
|
|
|
|
|
|
|
20
|
119
|
80
|
3/4
|
|
|
|
|
|
|
|
|
|
25
|
123
|
90
|
1
|
130
|
160
|
115
|
85
|
65
|
4-φ14
|
16
|
3
|
|
32
|
137
|
140
|
11/4
|
137
|
180
|
140
|
100
|
76
|
4-φ18
|
18
|
3
|
|
40
|
152
|
156
|
11/2
|
152
|
200
|
150
|
110
|
84
|
4-φ18
|
18
|
3
|
|
50
|
164
|
180
|
2
|
152
|
230
|
165
|
125
|
99
|
4-φ18
|
20
|
3
|
|
65
|
|
|
|
222
|
290
|
185
|
145
|
118
|
4-φ18
|
20
|
3
|
|
80
|
|
|
|
239
|
310
|
200
|
160
|
132
|
4-φ18
|
22
|
3
|
|
100
|
|
|
|
255
|
350
|
220
|
180
|
156
|
4-φ18
|
24
|
3
|
|
125
|
|
|
|
416
|
400
|
250
|
210
|
184
|
4-φ18
|
26
|
3
|
|
150
|
|
|
|
440
|
480
|
285
|
240
|
211
|
8-φ22
|
26
|
3
|
|
200
|
|
|
|
443
|
600
|
340
|
295
|
266
|
8-φ22
|
26
|
3
|
|
250
|
|
|
|
493
|
730
|
395
|
350
|
319
|
8-φ22
|
28
|
3
|
|
300
|
|
|
|
549
|
850
|
445
|
400
|
370
|
8-φ22
|
28
|
4
|
六、DF-150F水电磁阀安装须知：
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
七、DF-150F水电磁阀使用保养：
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
八、DF-150F水电磁阀订货须知：
（1）订货时请注明以下内容：
1.水用电磁阀电压（AC220V，DC24V）；
2.水用电磁阀工作压力（0-1.0MPa）；
3.水用电磁阀公称直径（DN15-350）；
4.水用电磁阀使用介质（水，非腐蚀性流体等）；
5.水用电磁阀连接方式（法兰连接，内螺纹连接）；
6.水用电磁阀介质温度（0-60°C）；
（2）、电磁阀正常工作时的电压为220V正负15，如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
（3）、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如下图三）
