产品展示三片式气动球阀
- 型 号：
- 类 别：三片式气动球阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：2710
无

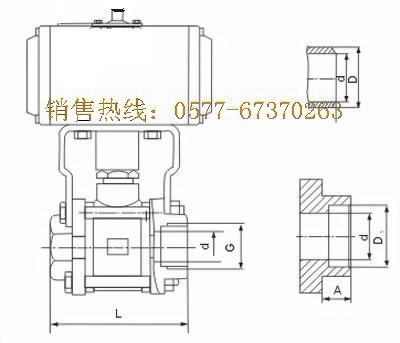

点击放大一、英科牌Q611F三片式气动球阀技术图片
二、英科牌Q611F三片式气动球阀产品特征
公称压力：1.6-6.4Mpa
适用温度范围：-20~185℃
适用介质：水、油、气及某些腐蚀性流体（W.O.G）。
对焊标准（BW）：GB/T1224、ASMEB16.25
三、英科牌Q611F三片式气动球阀主要连接尺寸及重量 单位:mm
|
规格
|
1/4〞
|
3/8〞
|
1/2〞
|
3/4〞
|
1〞
|
11/4〞
|
11/2〞
|
2〞
|
21/4〞 21/4〞
|
3〞
|
4〞
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
60
|
60
|
70
|
85
|
95
|
110
|
130
|
150
|
190
|
210
|
268
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
173
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
C
|
14
|
17.5
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106.5
|
四、英科牌Q611F三片式气动球阀主要零件材料
|
序号
|
零件名称
|
材质
|
|
|
不锈钢
|
碳钢
|
||
|
1
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
4
|
球体
|
不锈钢SS316
|
不锈钢SS316
|
|
5
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
6
|
螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
7
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
8
|
手柄套
|
塑料PLASTIC
|
塑料PLASTIC
|
|
9
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
10
|
阀杆螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
11
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
12
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不锈钢SS304
|
不锈钢SS304
|
Q611F型三片式气动球阀适用介质：水、油、气及某些腐蚀性流体
