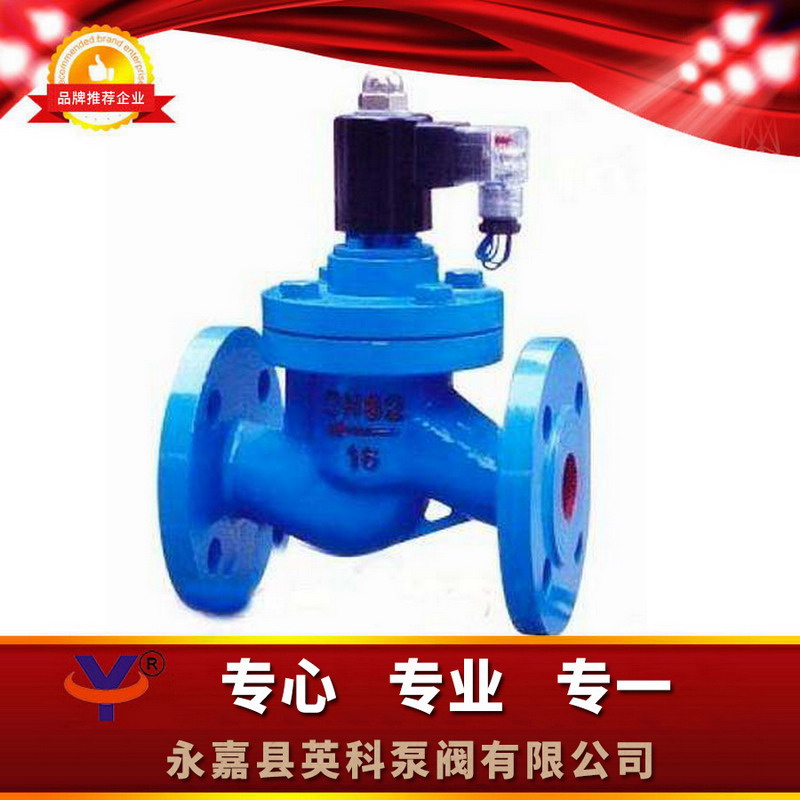

产品展示铸钢电磁阀
- 型 号：ZCZ
- 类 别：ZCZ铸钢电磁阀
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：6612
ZCZ铸钢电磁阀当主阀断电时，电磁力消失，副阀打开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。
点击放大ZCZ铸钢电磁阀工作原理
ZCZ铸钢电磁阀是由副阀和主阀两大部件构成的先导式二次开阀的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，在断电常位时，副阀口封闭，主阀呈断路，当电讯号进入导阀线圈时，活动铁芯受电磁力作用吸上打开副阀口，主阀阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，工作介质硬可流通。但当电讯号消失时，活动铁芯复位，封闭住副阀口，工作介质自平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀又呈关闭状态。常开电磁阀，在断电常位时，由弹簧作用，副阀口打开，主阀流通。当电讯号进入副阀线圈时，活动铁芯受电磁作用吸下，副阀口封闭，中温电磁阀工作介质经平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封主阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀打开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。
ZCZ铸钢电磁阀技术参数
| 介质种类 | 蒸汽、常温液体、气体等、高温液体、气体 | ||||||||||||||
| 介质温度(℃) | ≤200 | ||||||||||||||
| 工称压力(Mpa) | 1.6 | ||||||||||||||
| 电源电压 | AC220V·DC24V其余规格可作特殊订货 | ||||||||||||||
| 公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| 流量系数 Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 | 1320 |
| 工作压力(Mpa) | 0.04～1.6 | 0.1～1.6 | |||||||||||||
| 功率 VA | 40 30 | 50 | |||||||||||||
| 阀体材质 | 铸钢和不锈钢 | ||||||||||||||
ZCZ铸钢电磁阀外形连接尺寸
| 型号规格 | 公称通径 | 内螺纹连接 | 法兰连接 | |||||||||
| DN | 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||
| G | H | L | H | L | D | D1 | D2 | n-d | b | f | ||
| ZCZ-15 | 15 | 1∕2 | 148 | 92 | 176 | 130 | 95 | 65 | 46 | 4-Ø14 | 14 | 2 |
| ZCZ-20 | 20 | 3∕4 | 148 | 92 | 181 | 150 | 105 | 75 | 56 | 4-Ø14 | 16 | 2 |
| ZCZ-25 | 25 | 1 | 148 | 110 | 210 | 160 | 115 | 85 | 65 | 4-Ø14 | 16 | 3 |
| ZCZ-32 | 32 | 11∕4 | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 4-Ø18 | 18 | 3 |
| ZCZ-40 | 40 | 11∕2 | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 4-Ø18 | 18 | 3 |
| ZCZ-50 | 50 | 2″ | 192 | 162 | 252 | 230 | 165 | 125 | 99 | 4-Ø18 | 20 | 3 |
| ZCZ-65 | 65 | 260 | 290 | 185 | 145 | 118 | 4-φ18 | 20 | 3 | |||
| ZCZ-80 | 80 | 260 | 310 | 200 | 160 | 132 | 4-φ18 | 20 | 3 | |||
| ZCZ-100 | 100 | 290 | 350 | 220 | 180 | 156 | 4-φ18 | 22 | 3 | |||
| ZCZ-125 | 125 | 365 | 400 | 250 | 210 | 184 | 4-φ18 | 22 | 3 | |||
| ZCZ-150 | 150 | 400 | 480 | 285 | 240 | 211 | 4-φ22 | 24 | 3 | |||
| ZCZ-200 | 200 | 443 | 600 | 340 | 295 | 266 | 4-φ26 | 24 | 3 | |||
| ZCZ-250 | 250 | 493 | 750 | 395 | 350 | 319 | 4-φ26 | 26 | 4 | |||
ZCZ铸钢电磁阀订货须知
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便我们的为您正确选型。
欢迎您访问我们网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
ZCZ铸钢电磁阀广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
