气动三通调节阀

型号：
类别：气动三通调节阀
价格：￥面议
产地：

产品点击浏览次数：1431

无

分享到：

点击放大

ZXQ气动三通调节阀特点

1、流对对阀芯作用方向都处于流开状态，故阀能稳定工作。
2、除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
3、执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

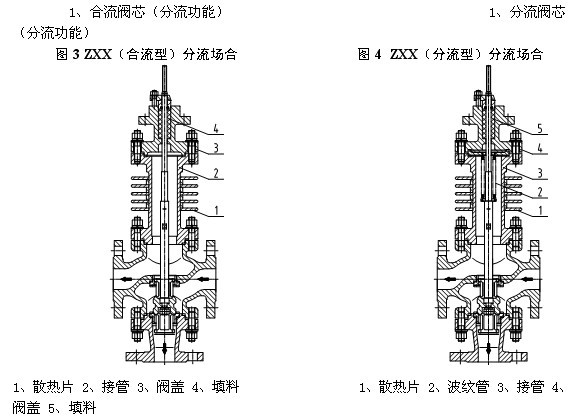

ZXQ气动三通调节阀结构图

ZXQ气动三通调节阀技术参数

ZXX（Q）气动薄膜三通型公称通径 DN（mm）		25		32			40		50		65		80		100			125		150		200
额定流量系数（ KV）	合流	8.5		13			21		34		53		85		135			210		340		535
	分流	8.5		13			21		34		53		85		135			210		340		535

额定行程 L（mm）		16			25						40						60
膜片有效面积 Ae（cm 2 ）		280			400						600						1000
公称压力 PN（MPa）		1.6、4.0、6.4
固有流量特性		直线、抛物线
固有可调比 (R)		30
工作温度 t（℃）		普通型 : 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250 散热型 : 铸钢-40~450 铸不锈钢-60~450
两种介质温度差 t（℃）		铸铁≤ 150 铸钢、铸不锈钢≤200
信号范围 Pr(kpa)		40~200
气源压力 Ps(MPa)		0.14~0.4
允许泄漏量（ l/h）		10 -4 ×阀额定容量
允许压差△ P(MPa)		0.86	0.75			0.48		0.31		0.27		0.18		0.11		0.12			0.09		0.05

ZXQ气动三通调节阀零件材料

ZXX（Q）三通气动型阀体、阀盖	软密封阀芯	阀芯、阀座	波纹膜片	填料	膜盖	弹簧	垫片	阀杆、推杆	衬套
HT200，ZG230-450，ZG1Cr18Ni9Ti	增强聚四氟乙烯	1Cr18Ni9Ti，司太莱合金堆焊	丁晴橡胶夹增强涤纶织物	聚四氟乙烯，柔性石墨	A3	60SiMn	橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片	2Cr13、1Cr18Ni9Ti

ZXQ气动三通调节阀连接尺寸

ZXX（Q）气动薄膜三通型公称通径			25	32	40	50	65	80	100	125	150	200
A			282	306	306	306	394	394	394	498	498	498
H 1	PN16		121	130	140	153	178	190	200	260	320	360
	PN40		130	140	150	160	185	200	220	280	320	380
	PN64		160	170	180	200	230	250	282	310	430	480
H	普通型	PN16 PN40	490	480	540	580	710	730	750	895	1005	1045
	普通型	PN64	560	561	596	630	760	798	876	892	1200	1263
	高温型		600	615	650	670	850	870	900	1040	1330	1370
重量（ kg）	普通型	PN16 PN40	21	23	33	36	64	72	92	155	193	286
	普通型	PN64	25	28	40	45	74	85	112	180	243	336
	高温型		重量增加（ 5~10）%

注： 1、本表高温型的高度与重量依PN16为依据。 2、带手轮机构高度应增加152（DN20~50）、182（DN65~100）、253（DN125~200）。

ZXQ气动三通调节阀订货时请注明以下内容
1、名称；2、型号；3、公称通径(mm) ；4、公称压力 (MPa) ；5、额定流量系数(Kv) ；6、固定流量特性；6、介质名称、阀前后压力、温度、流量等；
7、整机作用方式（电开、电关）及输入信号；8、阀体、阀内件及填料材质；9、附件（操作器、伺服放大器等）；10、其他特殊要求。

ZXQ气动三通调节阀有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。
