杠杆式蒸汽疏水阀

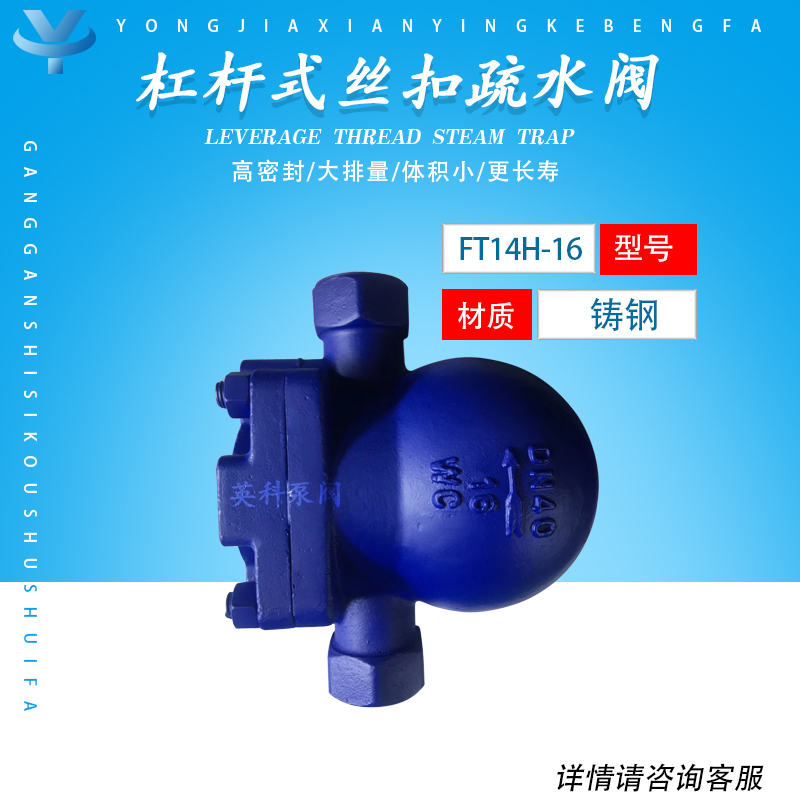

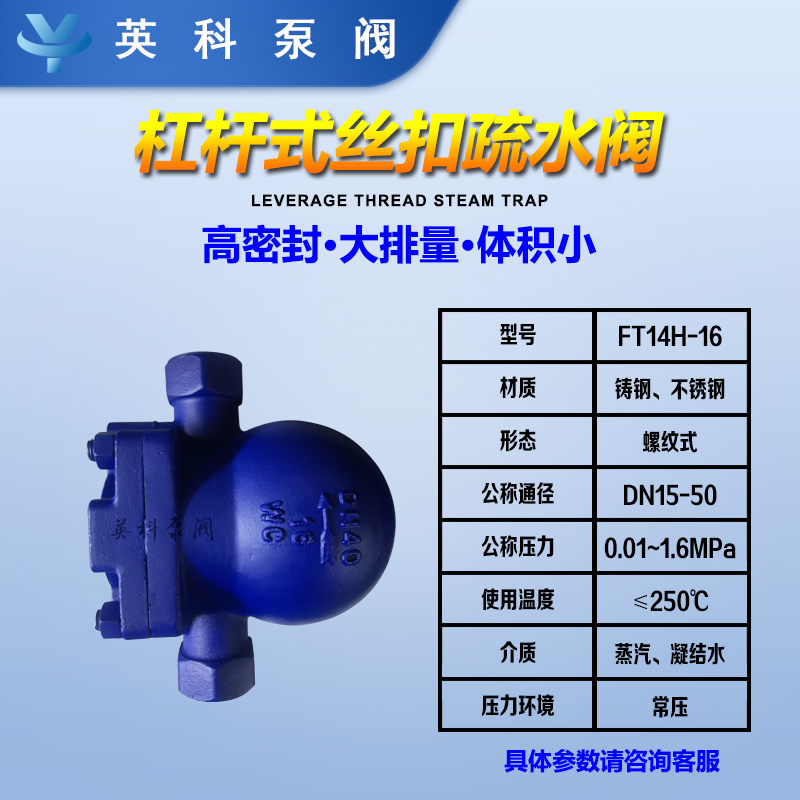

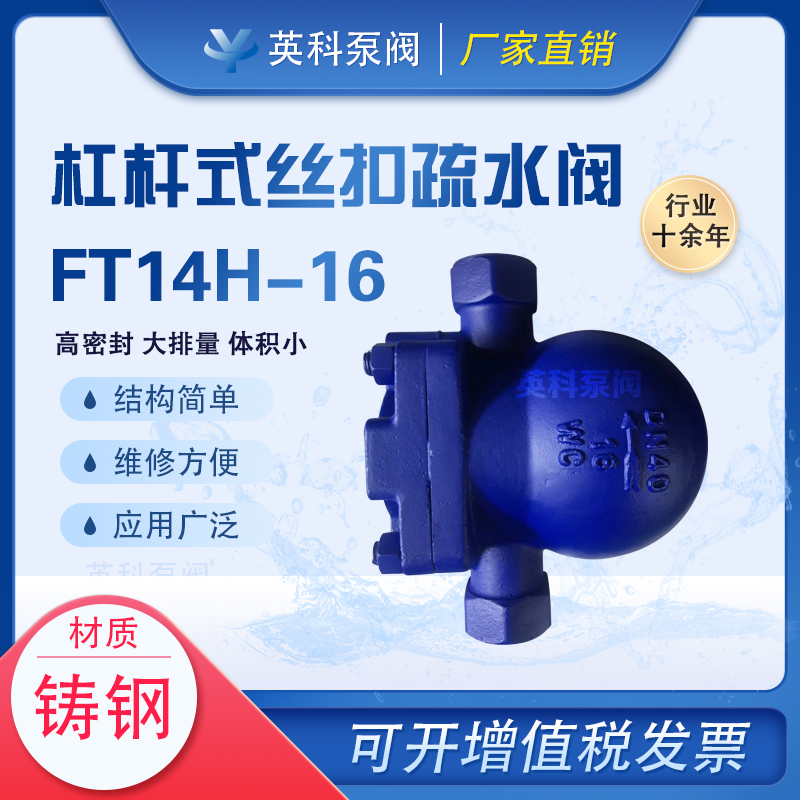

FT14H-16C杠杆式蒸汽疏水阀

杠杆式蒸汽疏水阀选用

1. 根据实际使用工况确定蒸汽疏水阀的入口与出口的压差。蒸汽疏水阀的入口压力是指由于蒸汽压力的波动或温度调剂阀的节流，蒸汽疏水阀入口处的低工作压力;蒸汽疏水阀的出口压力是指蒸汽疏水阀后可能形成的工作背压，当排入大气时，实际压差按蒸汽疏水阀入口压力决定。 本类阀门在管道中一般应当水平安装。

2. 根据蒸汽供热设备在正常工作时产生的凝结水量，乘以选用修正系数k，然后按照蒸汽疏水阀的排水量进行选择。

3、蒸汽疏水阀的公称压力及工作温度应大于或等于蒸汽管道及用汽设备的工作压力及工作温度。

4、一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。

5、为便于检修可设旁通管及旁通阀。

6、施工、安装要点

1)、装前清洗管路设备，除去杂质，以免堵塞。

2)、蒸汽疏水阀必须安装在用汽设备点下方和易排水、易于检修的地方，并尽可能集中排列，以便于管理，连接应牢固紧密。

3)、安装时，注意阀体上箭头方向与管路内介质流动方向应一致。

4)、对于不带过滤器的蒸汽疏水阀，应在阀前安装过滤器，其过流面积不得小于通道面积的1.5倍，过滤器应设置在易于拆装的位置。

由于孔板式疏水阀和热静力型疏水阀不能将凝结水立即排除，所以不可用于蒸汽透平、蒸汽泵或带分水器的蒸汽主管，即使透平外壳的疏水，也不可选用。上述情况均选用浮球式疏水阀，必要时也可选用热动力型疏水阀．
