活塞式蒸汽减压阀

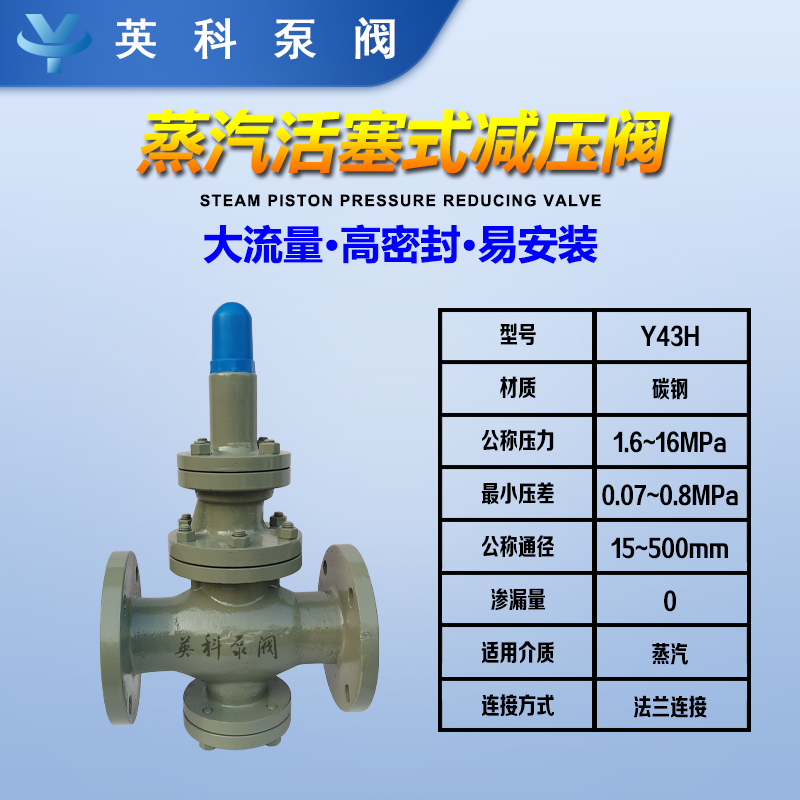

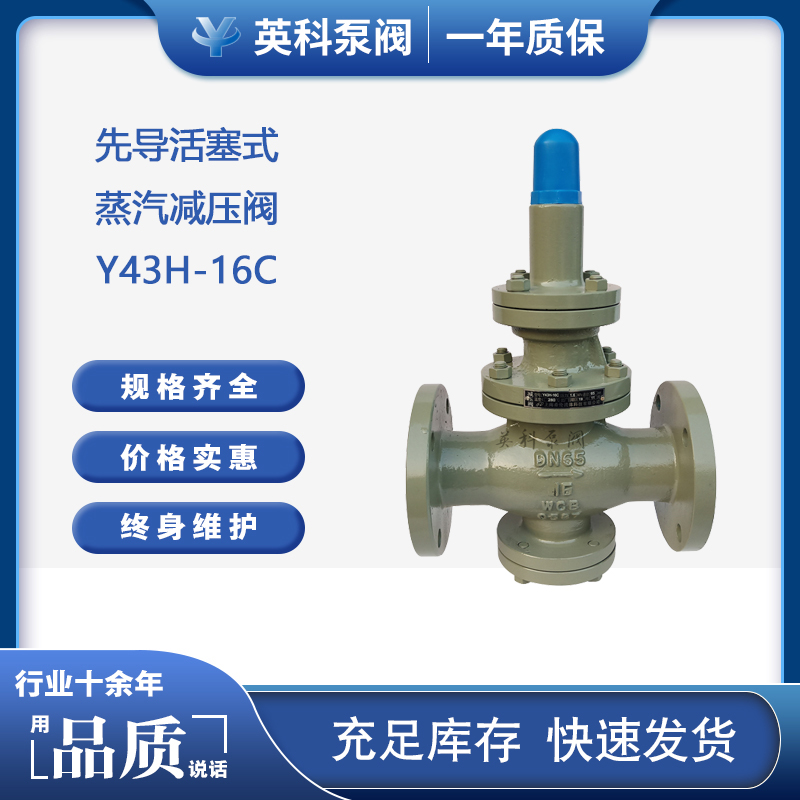

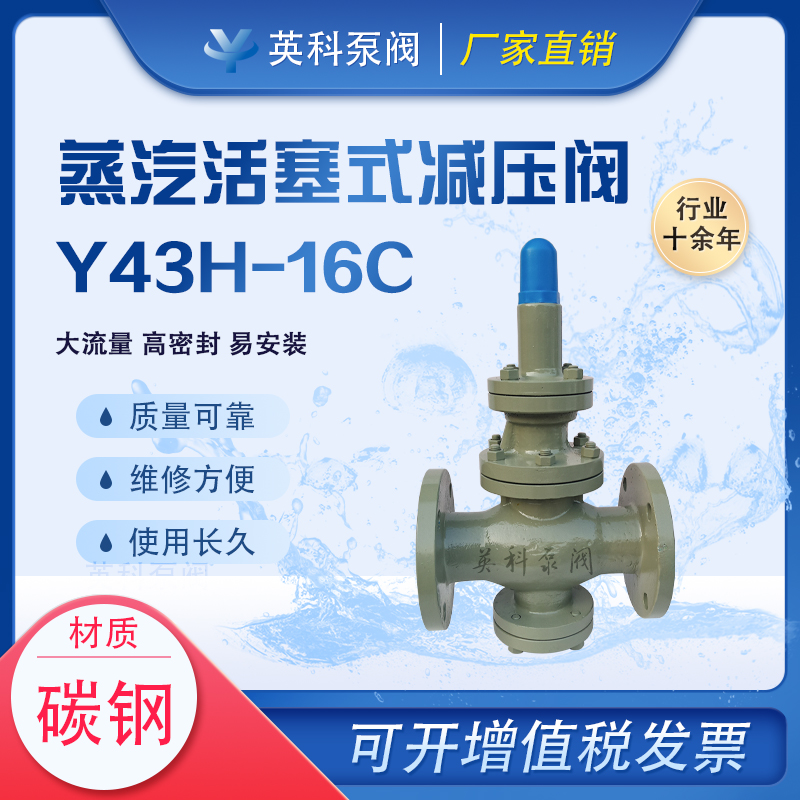

Y43H-16C活塞式蒸汽减压阀产品

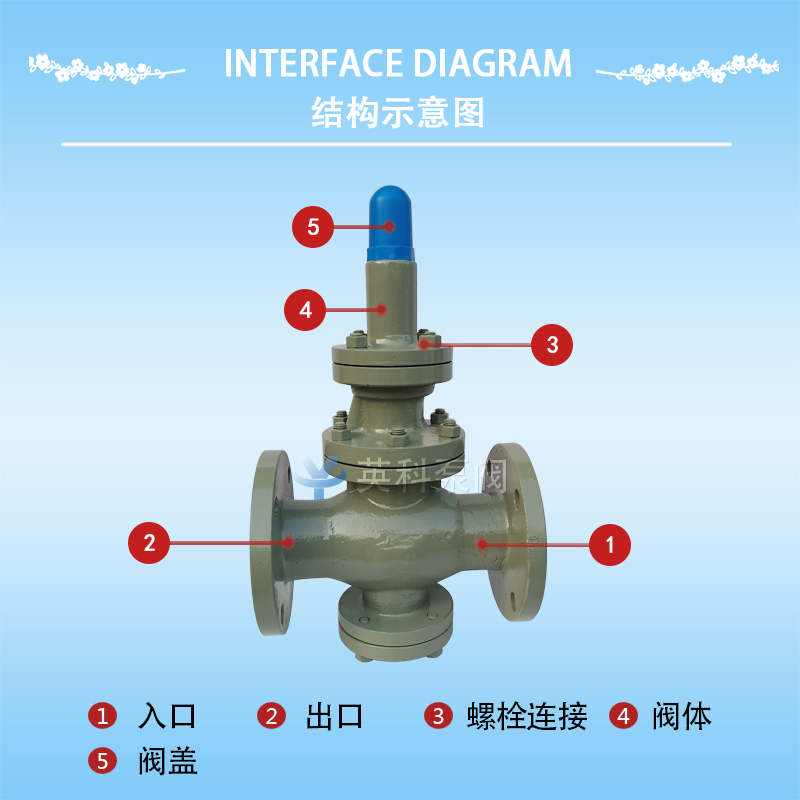

Y43H-16C活塞式蒸汽减压阀工作原理及其结构
减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开付阀瓣介质由a孔通过付阀座到b孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大介质流量随之增加，使阀后压力随之增高达到新的平衡。
安装与使用
1、安装减压阀之前必须对管路系统进行冲洗清理，以防焊渣、氧化皮等脏物流入阀内，影响阀门正常工作。
2、减压阀应安装在便于操作和维修的地方，并且必须直立安装在水平管路上(见安装示意图)，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿装反
3、减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需要的压力(以阀后表压为准)，调整好后，将锁
紧螺母背紧，拧上防护罩。

Y43H-16C活塞式蒸汽减压阀
