QB1-10丝口式单口排气阀

  • 型   号:QB1-10
  • 类   别:QB1-10丝口式单口排气阀
  • 价   格:面议
  • 产   地:温州

产品点击浏览次数:3663

QB1-10丝口式单口排气阀作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。

分享到:

一、QB1-10丝口式单口排气阀概述:
QB1单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。
二、QB1-10丝口式单口排气阀作用原理:
当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,英络克牌排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。
三、QB1-10丝口式单口排气阀用途及主要性能规范:
1、本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
2、安装英科牌双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。
3、如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
四、QB1-10丝口式单口排气阀法兰连接尺寸;

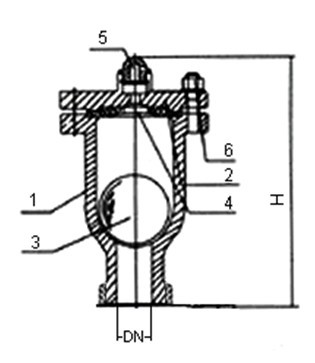

五、QB1-10丝口式单口排气阀主要零配件;
1
2
3
4
5
6
7
8
阀体
空心球
密封垫
阀盖
排气咀
垫圈
螺母
双头螺柱
六、QB1-10丝口式单口排气阀主要外形连接尺寸:
型号
公称通径Dg
主要及连接尺寸
阀体材料
D
D1
D2
H
介质
QB1-10法兰式
15
195
160
85
330
铸铁、铸钢
20
195
160
85
330
铸铁、铸钢
25
195
160
85
330
铸铁、铸钢
QB1-10丝口式
1/2"



280
铸铁、铸钢
3/4"



280
铸铁、铸钢
1"



280
铸铁、铸钢
11/4"



280
铸铁、铸钢
11/2"



280
铸铁、铸钢
七、QB1-10丝口式单口排气阀 订货须知:
1、①产品名称与型号②公称直径③额定流量系数KV④公称压力和压差⑤使用介质⑥阀体和阀内组件材料⑦适用温度⑧流量特性⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
欢迎您访问我们的网站【
//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

QB1-10型丝口式单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。
