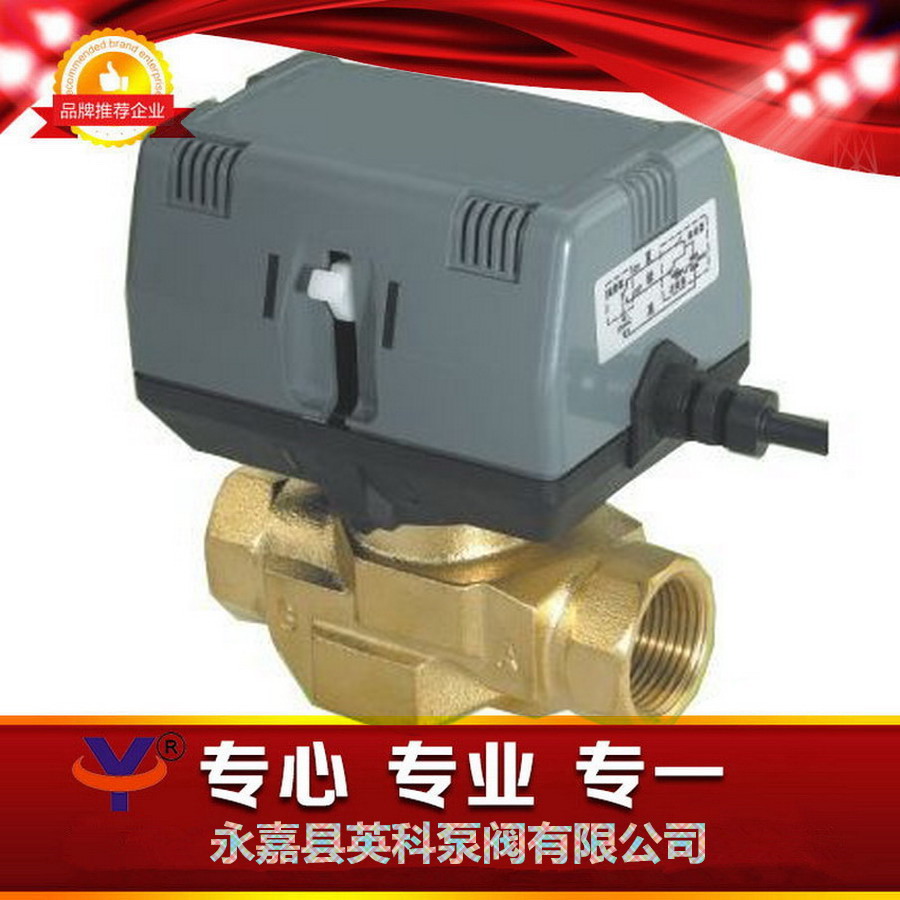

产品展示YLDF电动阀
- 型 号:YLDF
- 类 别:YLDF电动阀
- 价 格:¥面议
- 产 地:温州
产品点击浏览次数:5805
YLDF电动阀内置触点开关,阀门启闭过程完成后电机不通电,因而寿命长、节能、并且特别安全。
一、YLDF电动阀技术指标:
1、驱动电压:220VAC(或者12V、24V、110V)
2、功率消耗:5VA(仅在阀门启闭过程中)
3、阀体承压:1.6MPa
4、允许压差:0.6MPa
5、适用介质:冷水、热水
6、启闭时间:16秒
7、适用介质温度:1-95℃
8、适用环境温度:0-65℃
9、连接方式:锥形内管螺文(也可按用户需求定制)
二、YLDF电动阀结构特点:
1、内置触点开关,阀门启闭过程完成后电机不通电,因而寿命长、节能、并且特别安全。
2、阀体与驱动器分离,可以快速拆卸。
3、阀体结构独特,允许压差大。
4、驱动器有可供系统调试和维修使用的手动操纵杆,手动开度约70%(向下用力推动白色手动拔杆至底部位置并向里推即可,当电源恢复时,阀门和驱动器回到自动位置)。
5、B型驱动器内置继电器,一条线控制,可配三速开关,可实现多阀并联。

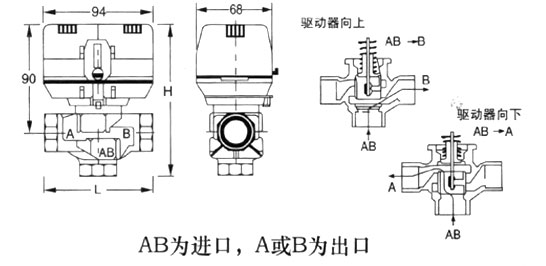

三、YLDF电动阀外形及剖面图 :
四、YLDF电动阀型号对照表:
名称
|
型号
|
口径参数
|
L
|
H
|
Kv
|
|
二通 |
YLDF-215
|
1/2″
|
DN15
|
90
|
114
|
4.5
|
YLDF-220
|
3/4″
|
DN20
|
95
|
116
|
5.7
|
|
YLDF-225
|
1″
|
DN25
|
105
|
128
|
8.7
|
|
三通
电动阀 |
YLDF-315
|
1/2″
|
DN15
|
90
|
133
|
4.3
|
YLDF-320
|
3/4″
|
DN20
|
95
|
133
|
5.5
|
|
YLDF-325
|
1″
|
DN25
|
105
|
144
|
8.3
|
五、YLDF电动阀接线原理图

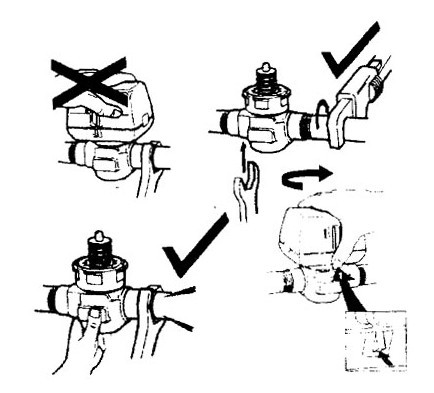

六、YLDF电动阀安装示意图
七、YLDF电动阀安装调试要求
1、安装前请仔细阅说明书,必须由专业技术人员进行安装,并严格按照接线图接线。
2、电动二通阀介质流向可从A至B,也可从B至A:三通电动阀介质流向从AB至A或B。
3、驱动器可任意角度安装,但必须在阀体的水平上方。
4、安装时绝不能对驱动器施力,否则会损坏驱动器。
5、卸下阀体安装时绝对不能对阀杆施力,否则阀杆变形导致漏水。
6、本阀不能配三速开关,只配机械或者电子式温控器。
7、调试时必须观察驱动器是否能可靠启动或停止,若连续不停地上下走动,必须调换驱动器,否则阀杆密封寿命会很短。
8、当拔杆在上部时,可采用手动操作,通过向下推动白色手动拔杆至中间位置,并向里推,可以打开阀门。通过轻轻的压低白色手动拔杆,然后将拔杆拉出,将阀门手动恢复到闭合位置。当电源恢复时,阀门和驱动器回到自动位置。
注意:
如果阀门被马达驱动打开,除非取下驱动器,否则不能手动闭合阀门。
为了避免产品运行中的麻烦,在安装之前,要冲刷整个系统,并在系统中安装50微米(或更细)的过滤装置。
八、YLDF电动阀维修和保养
1、若阀门在泄漏,应将流体排尽或将其从系统中隔离。
2、检查是否需要更换阀芯组件。
3、若驱动器不工作或连续不断的上下走动,应更换整个驱动器。
九、YLDF电动阀重要警告
1、安装、维修和保养之前必须先将电源切断。
2、换阀体或阀芯时必须先切断流体,打开风盘排气阀以彻底卸压方可操作。
3、使用中若阀门在泄漏,必须立即将阀门从系统中隔离并排尽流体。
4、选择普通型驱动头,一个温控器只能配一个电动阀,否则造成的一切后果,厂家概不负责。
十、YLDF电动阀订货说明:
订货时请注明以下内容:
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式(常开、常闭)⑩是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
