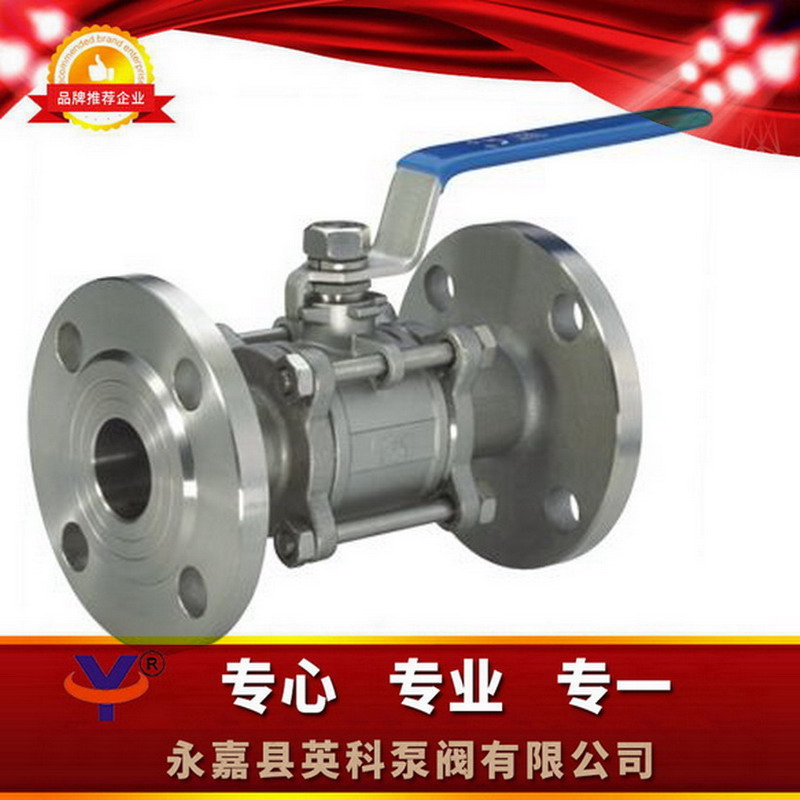

产品展示Q41F三片式法兰球阀
- 型 号：
- 类 别：Q41F三片式法兰球阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：6755
无
点击放大一、Q41F三片式法兰球阀产品概述：
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）

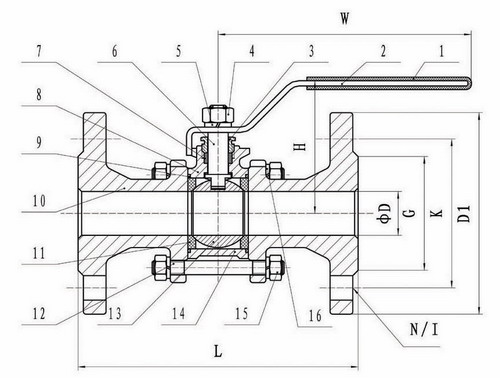

二、Q41F三片式法兰球阀主要尺寸：
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
三、Q41F三片式法兰球阀主要材料：
|
零件名称 |
材质 |
|
|
不锈钢 |
碳钢 |
|
|
螺栓 |
不锈钢SS304 |
碳钢 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
碳钢 |
|
阀盖 |
不锈钢CF8/CF8M |
碳钢WCB |
|
阀体 |
不锈钢CF8/CF8M |
碳钢WCB |
|
球体 |
不锈钢CF8 |
不锈钢CF8 |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
压紧螺母 |
不锈钢SS316 |
不锈钢SS304 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
四、Q41F三片式法兰球阀订货说明：
1 、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
Q41F型三片式法兰球阀 1.公称压力：1.6-6.4MPa 2.适用稳定范围：-20～232℃～350℃ 3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
