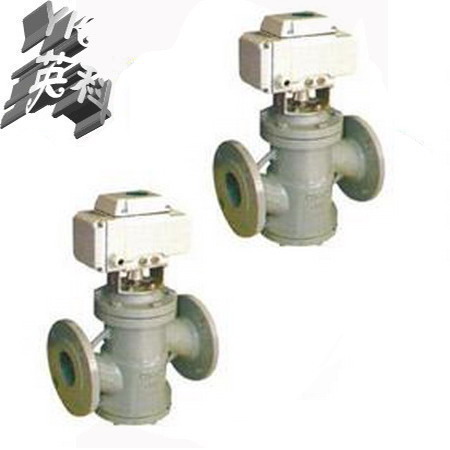

EDRV动态平衡电动调节阀

一、EDRV动态平衡电动调节阀特征：

EDRV动态平衡电动调节阀是区别与传统的电动调节阀的新一代产品，是动态平衡与电动调节一体化的产品。如下图所示，在系统符合波动较大的流量系统中，当系统压力变化时，EDRV动态平衡电动调节阀的二段的压差P1-P3也随之变化。
（1）当进口压力P1升高时，P1-P2增大这是电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低是，P1-P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3键的压差式中保持不变。因此这种电动阀的抗干扰能力强，具有动态平衡的功能；
（2）当电动执行器接收控制信号使阀轴延R向旋转时，P2、P3键的开度也随之变化，。由于不管系统压差P1-P3如何变化，P2、P3键的压差P2-P3式中不变，因此对应于任意开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是一致的，没有偏离，因此这种电动调节阀转传统的电动调节阀具有更好的调节特性。



二、EDRV动态平衡电动调节阀结构示意图

三、EDRV动态平衡电动调节阀材质：

阀体 阀套 阀芯 膜片 密封 电动执行器外壳 球墨铸铁 不锈钢 黄铜 EPDM PTFE 铝合金

四、EDRV动态平衡电动调节阀技术参数：

阀门形式 型号 规格 压差范围（ KPa ） 流量范围（m3/h） 工作压力 流量误差 流体温度 二通 EDRV1 DN25 30～300 0.2～2.9 PN16 5% 0～100℃ EDRV2 DN32 30～300 0.5～4.7 EDRV3 DN40 30～300 1～7.7 EDRV4 DN50 30～300 2～12.1 EDRV5 DN65 30～300 3～20.4 EDRV6 DN80 30～300 5～30.8 EDRV7 DN100 30～300 10～45.3 EDRV8 DN125 30～300 15～70.7 EDRV9 DN150 30～300 20～101.8 EDRV10 DN150 40～400 30～110

五、EDRV动态平衡电动调节阀尺寸参数：

阀门形式 型号 规格 外形尺寸 长（L） 下高（H2） 上高（H1） 　　 二通 EDRV1 DN25 160 70 265 EDRV2 DN32 180 100 275 EDRV3 DN40 200 110 285 EDRV4 DN50 230 120 290 EDRV5 DN65 290 124 339 EDRV6 DN80 310 150 348 EDRV7 DN100 350 158 357 EDRV8 DN125 400 193 379 EDRV9 DN150 480 193 379 EDRV10 DN150 480 193 379 六、EDRV动态平衡电动调节阀订货说明： 订货时请注明以下内容 欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263  1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。 2、如有特殊要求时请在订购产品时注明 3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。 4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

EDRV动态平衡电动调节阀是区别与传统的电动调节阀的新一代产品，是动态平衡与电动调节一体化的产品。
