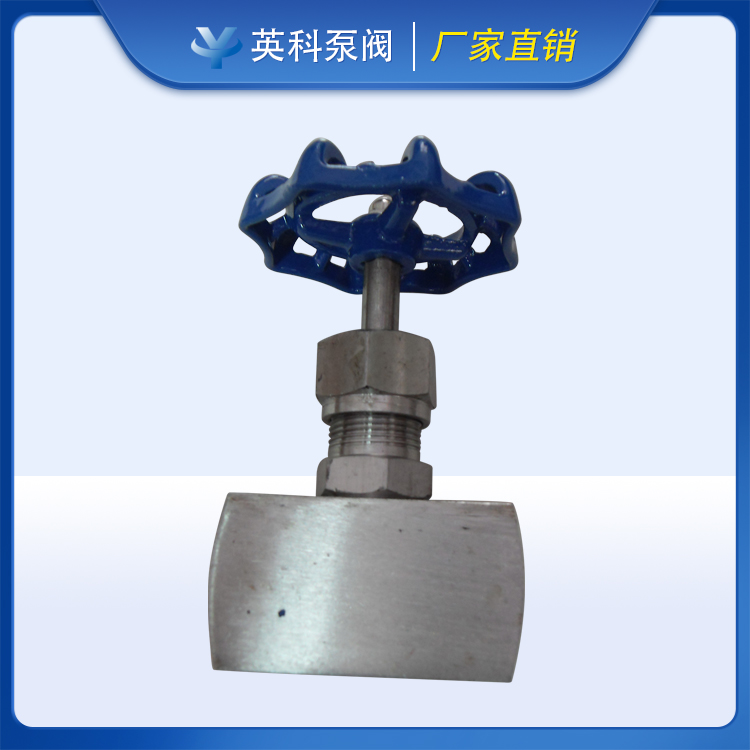

产品展示内螺纹截止阀
- 型 号：
- 类 别：J13W内螺纹截止阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：7703
无
点击放大一、J13W内螺纹截止阀主要零件材料：
Materials for main parts
|
零件名称Part name |
阀杆、阀盖Stem.Bonnet |
阀杆、阀瓣Stem,Disc |
填料Packing |
|
J13W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
|
J13W-160、 J13W-320 |
优质碳钢 High grade carbon steel |
铬不锈钢Cr.Staininliss steel |
二、J13W内螺纹截止阀主要性能规范：
Chief property and specifieation
|
型号Type |
公称压力(MPa) |
试验压力PS(MPs) Test pressure |
工作压力(MPa) |
工作温度(℃) |
适用介质Applicable |
||
|
壳体Shell |
密封（液）Seal |
密封（气）Seal |
|||||
|
J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
p≤200℃ |
液化石油气水、油品等 |
|
J13W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J13W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||

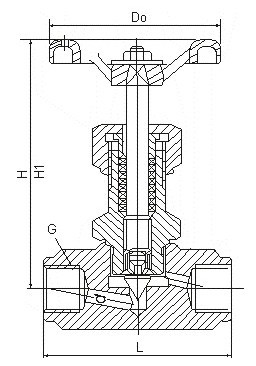

三、J13W内螺纹截止阀主要外形及连接尺寸：
Main external and connecting dimensions(mm)
|
公称直径DN(mm) |
管螺纹Rc Source ioint |
尺 寸 Dimensions |
重量(Kg)Weight |
||||
|
Do |
L |
H |
Hi |
d |
|||
|
6 |
1/4 |
60 |
60 |
90 |
100 |
4 |
0.63 |
|
10 |
3/8 |
60 |
65 |
90 |
100 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
四、J13W内螺纹截止阀订货说明：
欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263 内螺纹截止阀价格 内螺纹截止阀原理 内螺纹截止阀厂家 内螺纹截止阀作用 英科内螺纹截止阀 哪里针型阀好 英科泵阀针型阀很好
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
J13W内螺纹截止阀适用介质液化石油气水、油品等哪里针型阀好 英科泵阀针型阀很好
