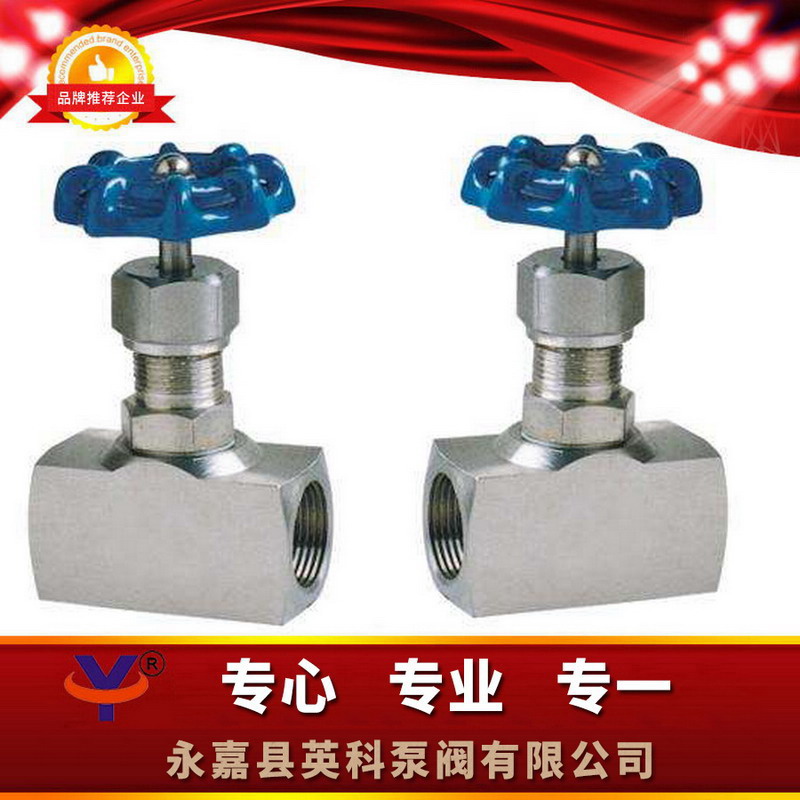

产品展示J13W内螺纹针型阀
- 型 号：
- 类 别：J13W内螺纹针型阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：8287
无
点击放大一、J13W内螺纹针型阀概述：
1.公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa
2.公称通径：DN5～DN25
3.适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
4.适用温度：-20℃～+425℃等
5.制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L等
二、J13W内螺纹针型阀主要零件材料：
Materials for main parts
|
零件名称Part name |
阀杆、阀盖Stem.Bonnet |
阀杆、阀瓣Stem,Disc |
填料Packing |
|
J13W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
|
J13W-160、J13W-40 |
优质碳钢 High grade carbon steel |
铬不锈钢Cr.Staininliss steel |
三、J13W内螺纹针型阀主要性能规范：
Chief property and specifieation
|
型号Type |
公称压力(MPa) |
试验压力PS(MPs) Test pressure |
工作压力(MPa) |
工作温度(℃) |
适用介质Applicable |
||
|
壳体Shell |
密封（液）Seal |
密封（气）Seal |
|||||
|
J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
p≤200℃ |
液化石油气水、油品等 |
|
J13W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J13W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
四、J13W内螺纹针型阀主要外形及连接尺寸：
Main external and connecting dimensions(mm)
|
公称直径DN(mm) |
管螺纹Rc Source ioint |
尺 寸 Dimensions |
重量(Kg)Weight |
||||
|
Do |
L |
H |
Do |
M |
|||
|
6 |
1/4 |
60 |
58 |
85 |
60 |
1/4 |
0.63 |
|
10 |
3/8 |
60 |
58 |
87 |
60 |
3/8 |
0.65 |
|
15 |
1/2 |
65 |
60 |
87 |
70 |
1/2 |
0.8 |
|
20 |
3/4 |
70 |
70 |
100 |
80 |
3/4 |
1.07 |
|
25 |
1 |
80 |
78 |
110 |
100 |
1 |
1.8 |
|
32 |
11/4 |
100 |
102 |
130 |
110 |
11/4 |
5.0 |
五、J13W内螺纹针型阀订货说明：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
J13W内螺纹针型阀适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质,全国最好的针型阀厂家
