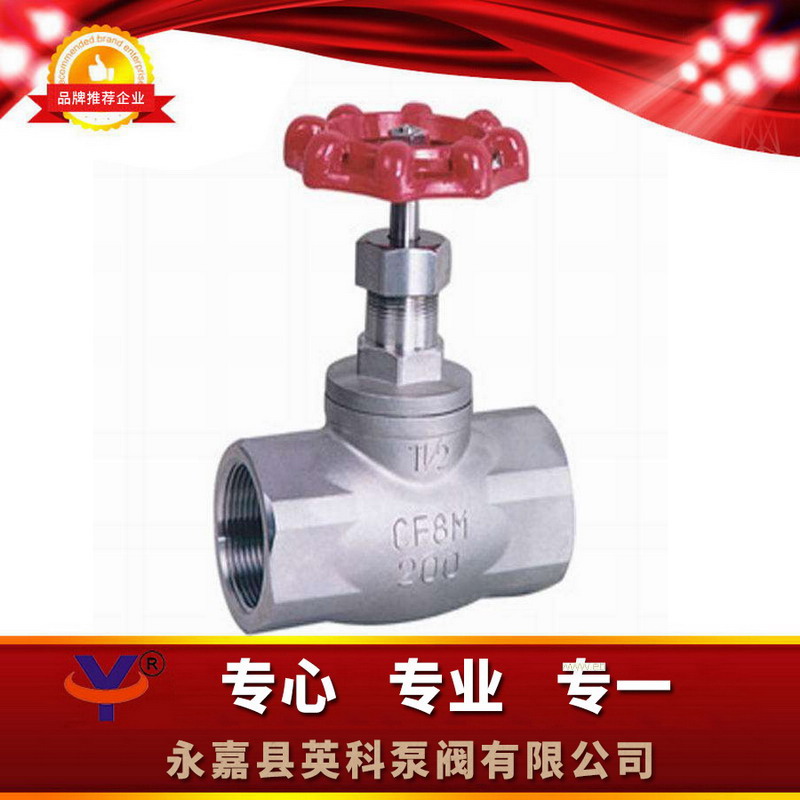

J11W不锈钢内螺纹截止阀

一、J11W不锈钢内螺纹截止阀概述：

公称压力：1.6-2.5MPa

适用稳定范围：-20～232℃～350℃

适用介质：水、油、气及某些腐蚀性液体（W。O。G）。

螺纹类型：G。NPT。BSPT。BSP。DI259/2999

二、J11W不锈钢内螺纹截止阀性能参数：

型号	公称压力	试验压力PS（Mpa）		工作压力PN(Mpa)	工作温度 (℃)	适用介质
		壳体	密封
J11W-16P J11W-16R	1.6	2.5	1.76	1.6	≤100	油类 Oil
						硝酸类腐蚀性介质
					≤350	醋酸类腐蚀性介质
						碱液、盐水、海水等











三、J11W不锈钢内螺纹截止阀连接尺寸：





公称通径 DN(mm)	管螺纹	尺 寸 (mm)
		L	D1	S	H	H1	D0
15	1/2	90	14	32	109	117	65
20	3/4	100	16	36	109	117	65
25	1	120	18	46	132	142	80
32	1/4	140	20	55	156	168	100
40	1/2	170	22	65	167	168	100
50	2	200	24	80	182	200	120
65	2/2	260	26	95	200	223	120















四、J11W不锈钢内螺纹截止阀订货说明：



 1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、涡轮传动、气动、电动）⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263



J11W不锈钢内螺纹截止阀适用介质：水、油、气及某些腐蚀性液体（W。O。G）。永嘉县不锈钢内螺纹截止阀生产商
