U41SM法兰柱塞阀

型号：
类别：U41SM法兰柱塞阀
价格：￥面议
产地：

产品点击浏览次数：5320

无

分享到：

点击放大

一、U41SM法兰柱塞阀结构及特点：

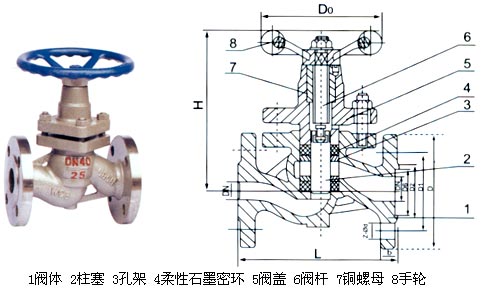

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

二、U41SM法兰柱塞阀参数和性能指标：

型号	公称压力（Mpa）	试验压力（Mpa）		工作温度		适用介质
		强度	密封
U41S-16	1.6	2.4	1.76	-20-250°C	瞬时≤３００°C	水、蒸气、油品、氨、醋酸铜氨液及酸性介质等
U41S-25	2.5	3.75	2.75
U41S-40	4.0	6.0	4.4

三、U41SM法兰柱塞阀主要零件材料：

序号	零件名称	灰铸铁	铸钢	不锈钢
序号	零件名称	Z	C	P
1	阀体阀盖	HT200	WCB	ZG1Cr18Ni9Ti
2	柱塞	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	阀杆	45	45	1Cr18Ni9Ti
4	密封环	聚四氟乙烯+石墨+高弹性胶（8202型）

四、U41SM法兰柱塞阀主要外形尺寸：

型号	公称通径DN	L	D	D1	D2	f	b	z-фd	Do	H	H1	W(kg)
U41S-16-16C	15	130	95	65	45	2	14	4-14	80	116	144	2.8
	20	150	105	75	55		16		80	142	176	5
	25	160	115	85	65		16		100	163	205	6.5
	32	180	135	100	78		18	4-18	120	182	227	8.5
	40	200	145	110	85	3	18		180	210	260	12
	50	230	160	125	100		20		180	230	286	17
	65	290	180	145	120		20		200	250	310	22
	80	310	195	160	135		22	8-18	240	269	340	30
	100	350	215	180	155		24		240	278	356	41
	125	400	245	210	185		26		375	332	440	70
	150	480	280	245	210		28	8-23	375	434	562	90
	200	600	335	295	265		30	12-23	460	498	660	120
	250	730	405	335	320		32	12-25		540	720	220
	300	850	460	410	375	4	34	12-25		650	850	340
U41S-25	15	130	95	65	45	2	16	4-14	80	116	144	3
	20	150	105	75	55				80	142	476	5.2
	25	160	115	85	65				100	163	205	6.8
	32	180	135	100	78		18	4-18	120	182	227	8.9
	40	200	145	110	85	3	18		180	210	260	12.4
	50	230	160	125	100		20		180	230	286	17.5
	65	290	180	145	120		22	8-18	200	250	310	22.6
	80	310	195	160	135		22	8-18	240	269	340	31
	100	350	230	190	160		24	8-23	240	278	356	44
	125	400	270	220	188		28	8-25	375	332	440	78
	150	480	300	250	218		30	8-25	375	434	562	100
	200	600	360	310	278		34	12-26	460	498	660	134
	250	730	425	370	332		36	12-30		540	720	220
	300	850	485	430	390	4	40	16-30		650	850	340
U41S-40	15	130	95	65	45	2	16	4-14	80	116	144	3
	20	150	105	75	55				80	142	176	5.2
	25	160	115	85	65				100	163	205	6.8
	32	180	135	100	78		18	4-18	120	182	227	8.9
	40	200	145	110	85	3	18		180	210	260	12.4
	50	230	160	125	100		20		180	230	286	17.5
	65	290	180	145	120		22	8-18	200	250	310	22.6
	80	310	195	160	135		22	8-18	240	269	340	31
	100	350	230	190	160		24	8-23	240	278	356	44
	125	400	270	220	188		28	8-25	375	332	440	78
	150	480	300	250	218		30	8-25	375	434	562	100
	200	600	375	320	282		38	12-30	460	498	660	134
	250	730	445	385	345		42	12-34		540		220
	300	850	510	450	408	4	46	16-34		650		340

五、U41SM法兰柱塞阀安装说明：

1.本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
2.本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
3.经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
4.在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

六、U41SM法兰柱塞阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦连接方式⑧是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

U41SM法兰柱塞阀由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。
