一、UJ41H柱塞截止阀结构及特点：
     柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
     在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。
     由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。
     本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。
二、UJ41H柱塞截止阀的运用范：
1、阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
2、阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
3、阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
4、阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
三、UJ41H柱塞截止阀安装和维修：
1、本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
2、本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
3、经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
4、不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

四、UJ41H柱塞截止阀的性能规范：

阀体材料	适用温度	适用介质	压力范围
铸钢	≤425℃	水、蒸汽、石油产品
不锈钢	≤300℃	硝酸、醋酸	通径范围
含钼不锈钢	≤300℃	氨、氢、氨、尿素等	DN1.5-400 mm
蒙乃尔	≤300℃	氢氟酸	DN1.5-400 mm

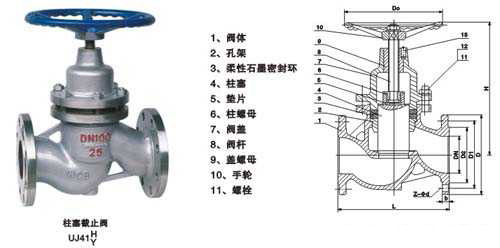

五、UJ41H柱塞截止阀的技术图片：

六、UJ41H柱塞截止阀的主要外形尺寸和连接尺寸：

UJ41H/Y-16CUJ41W-16PUJ41W-16R
公称通径 DN(mm)	主要尺寸及连接尺寸 (mm)									重量
公称通径 DN(mm)	L	D	D1	D2	b	Z-出d	H～	H1～	D0	(kg)
15	130	95	65	45	14	4-14	145	157	100	35
20	150	105	75	55	14	4-14	149	165	120	43
25	160	115	85	65	14	4-14	166	184	140	56
32	180	135	100	78	16	4-18	187	213	160	85
40	200	145	110	85	16	4-18	208	236	180	110
50	230	160	125	100	16	4-18	234	268	220	150
65	290	180	145	120	18	4-18	284	330	240	210
80	310	195	160	135	20	8-18	314	358	280	300
100	350	215	180	155	20	8-18	365	427	320	410
125	400	245	210	185	22	8-18	401	475	360	600
150	480	280	240	210	24	8-23	415	505	400	820
200	600	335	295	265	26	12-25	508	626	450	1470
250	650	405	355	320	30	12-25	590	740	500	2200
300	698	460	410	375	30	12-25	1000	1160	560	3400
350	787	520	470	435	34	16-25	1040	1210	640	5500
400	914	580	525	485	36	16-30	1200	1400	720	7500

UJ41H/Y-25C UJ41W-25P UJ41W-25R
公称通径 DN(mm)	主要尺寸及连接尺寸 (am)										重量 (kg)
公称通径 DN(mm)	L	D	D1	D2	D2	b	Z一出d	H～	H1～	D0	重量 (kg)
15	130	95	65	45	45	16	4-14	145	157	100	3.5
20	150	105	75	55	55	16	4-14	149	165	120	4.3
25	160	115	85	65	65	16	4-14	166	184	140	5.6
32	180	135	100	78	78	18	4-18	187	213	160	8.5
40	200	145	110	85	85	18	4-18	208	236	180	12.0
50	230	160	125	100	100	20	4-18	234	268	220	16.0
65	290	180	145	120	120	22	8-18	284	330	240	22.0
80	310	195	160	135	135	22	8-18	314	358	280	32.0
100	350	230	190	160	160	24	8-18	365	427	320	46.0
125	400	270	220	188	188	28	8-23	401	475	360	65.0
150	480	300	250	218	218	30	8-25	415	505	400	92.0
200	600	360	310	278	278	34	12-25	508	626	450	165.0
250	650	425	370	332	332	36	12-30	590	740	500	250.0
300	698	485	430	390	390	40	16-30	1000	1160	560	370.0
350	787	550	490	448	448	44	16-34	1040	1210	640	600.0
400	914	610	550	505	505	48	16-34	1200	1400	720	800.0

七、UJ41H柱塞截止阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦连接方式⑧是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
