产品展示X47W油密封旋塞阀
- 型 号：
- 类 别：X47W-1.0油密封旋塞阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：1412
无
点击放大一、X47W油密封旋塞阀特点：
X47W油密封旋塞阀在阀体和旋塞上有油槽，在旋转柄上可注入密封脂的止回阀，靠注入密封脂加强密封性能。X47W油密封旋塞阀的阀体和阀盖连接采用螺栓，阀体和阀盖间有调整垫，该调整垫既要保证阀体与阀盖的密封，又要保证旋塞和阀体间密封性能。 X47W油密封旋塞阀适用于石油、天然气等管道。
二、X47W油密封旋塞阀性能规范：
|
公称压力 |
试验压力PS（MPa） |
工作压力 |
适用介质 |
工作温度 |
|
|
壳体 |
密封 |
||||
|
1.0 |
1.5 |
1.1 |
1.0 |
煤气、油品 |
≤100 |

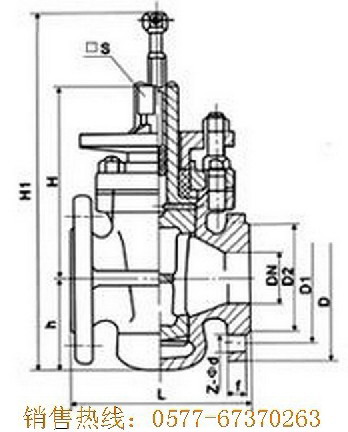

三、X47W油密封旋塞阀技术图片：
四、X47W油密封旋塞阀连接尺寸：
|
公称通径 |
尺寸（mm） |
||||||
|
L |
D |
D1 |
D2 |
□S |
z-φd |
H1 |
|
|
50 |
170 |
160 |
125 |
100 |
32 |
4╳φ18 |
315 |
|
65 |
220 |
180 |
145 |
120 |
36 |
4╳φ18 |
360 |
|
80 |
250 |
195 |
160 |
135 |
46 |
4╳φ18 |
455 |
|
100 |
300 |
215 |
180 |
155 |
50 |
8╳φ18 |
500 |
|
125 |
350 |
245 |
210 |
185 |
55 |
8╳φ18 |
510 |
|
150 |
400 |
280 |
240 |
210 |
60 |
8╳φ23 |
605 |
|
200 |
450 |
335 |
295 |
265 |
60 |
8╳φ23 |
760 |
|
250 |
530 |
390 |
350 |
320 |
85 |
12╳φ23 |
800 |
|
300 |
580 |
440 |
400 |
368 |
100 |
12╳φ23 |
820 |
五、X47W油密封旋塞阀订货说明：
订货须知:
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
X47W油密封旋塞阀在阀体和旋塞上有油槽，在旋转柄上可注入密封脂的止回阀，靠注入密封脂加强密封性能。X47W油密封旋塞阀的阀体和阀盖连接采用螺栓，阀体和阀盖间有调整垫，该调整垫既要保证阀体与阀盖的密封，又要保证旋塞和阀体间密封性能。
X47W油密封旋塞阀适用于石油、天然气等管道。
