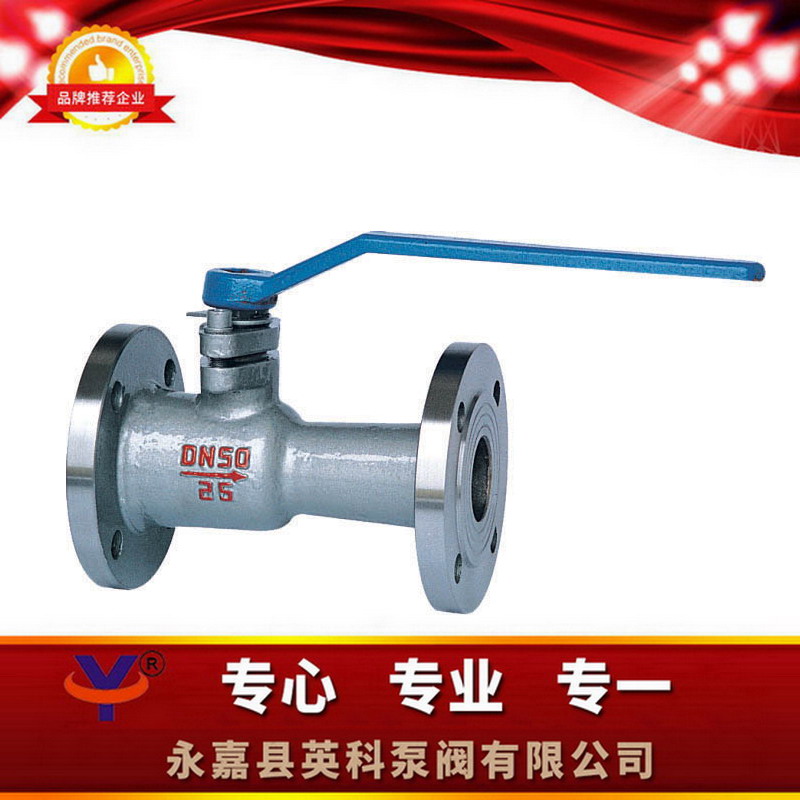

QZ41M高温球阀替代闸阀

型号：
类别：QZ41M高温球阀替代闸阀
价格：￥面议
产地：

产品点击浏览次数：2841

无

分享到：

点击放大

一、QZ41M高温球阀替代闸阀概述：

本公司设计高温球阀替代闸阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“英科”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，高温球阀替代闸阀广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃

二、QZ41M高温球阀替代闸阀性能规范：

型号	公称压力 (Mpa)	试验压力(MPa)			工作温度 (℃)	适用介质
		强度(水)	密封(水)	气密封
QZ41M-1．O	1.0	1.5	1.1	0.6	≤250	蒸汽、气水、油品、煤气、天然气、氨碱、醋酸铜、氨液
QZ41M-1.6	1.6	2.4	1.8		≤300
QZ41M-2.5	2.5	4．O	2.8

三、QZ41M高温球阀替代闸阀主要材质：

零件名称	材料
	QZ41M-1.6 QZ41M-1.0	QZ41M-2.50
阀体	HT200	QT450-1O
球体	不锈钢
阀杆
密封圈	石墨等
扳手	QT450-10

四、QZ41M高温球阀替代闸阀1.0Mpa连接尺寸：

DN	L	D	D1	D2	b	Z-φd	H	DO
40	165	145	110	85	18	4-18	155	250
50	180	160	125	100	20		175	300
65	195	180	145	120	20		195	300
80	210	195	160	135	22		225	320
100	230	215	180	155	22	8-18	250	320
125	255	245	210	185	24	8-18	270	360
150	280	280	240	210	24	8-23	290	360
200	330	335	295	265	26	8-23	320	450

五、QZ41M高温球阀替代闸阀1.6Mpa连接尺寸：

DN	L	D	D1	D2	b	Z-φd	H	D0
40	240	145	110	85	18	4-18	155	250
50	250	160	125	100	20		175	300
65	265	180	145	120	20		195	300
80	280	195	160	135	22		225	320
100	300	215	180	155	24	8-18	250	320
125	325	245	210	185	26	8-18	270	360
150	350	280	240	210	28	8-23	290	360
200	400	335	295	265	30	12-23	320	450

六、QZ41M高温球阀替代闸阀2.5Mpa连接尺寸：

DN	L	D	D1	D2	b	Z-φd	H	D0
40	240	145	110	85	18	4-18	155	250
50	250	160	125	100	20	4-18	175	250
65	265	180	145	120	24	8-18	195	300
80	280	195	160	135	26	8-18	225	320
100	300	230	190	160	30	8-23	250	320
125	325	270	220	188	32	8-25	270	360
150	350	300	250	218	32	8-25	290	360
200	400	360	310	278	36	12-25	320	450

七、QZ41M高温球阀替代闸阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

QZ41M高温球阀替代闸阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“英科”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
