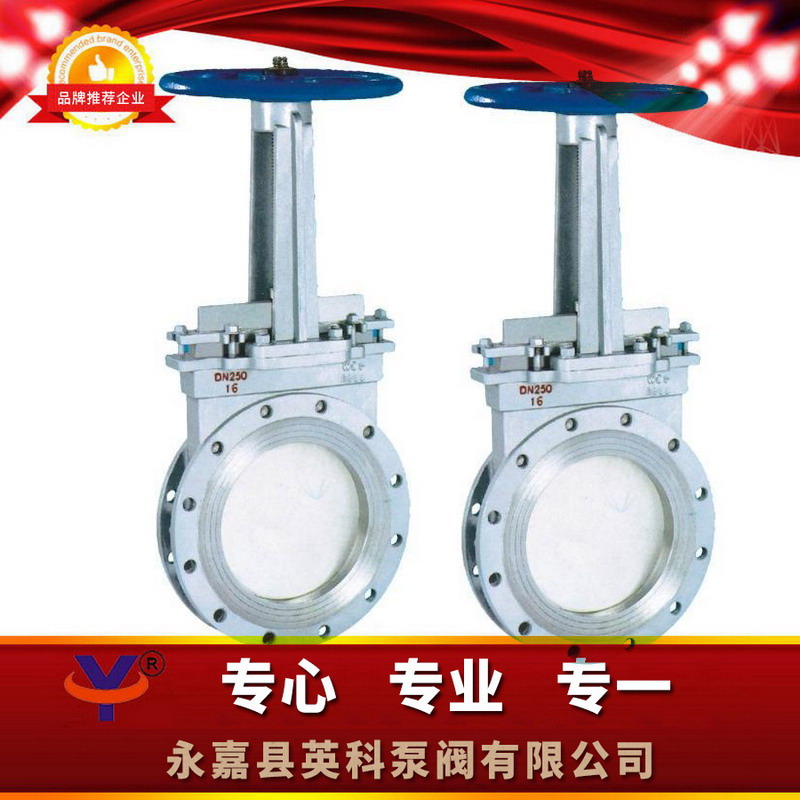

PZ73H手动刀型闸阀

型号：PZ73H
类别：PZ73H手动刀型闸阀
价格：￥面议
产地：温州

产品点击浏览次数：5140

PZ73H手动刀型闸阀适用温度：-38～＋200℃（具体温度范围视密封副材质和介质性质而定）　密封型式：硬密封、软密封　；使用介质：纸浆、污水、煤浆、灰、渣水混和物

分享到：

点击放大

一、PZ73H手动刀型闸阀概述：

1.公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb　
2.公称通径：DN50～500mm　NPS　2"～20"　
3.适用温度：-38～＋200℃（具体温度范围视密封副材质和介质性质而定）　 4.连接法兰：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS　
5.主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　
6.密封型式：硬密封、软密封　
7.泄漏量：硬密封：D级（液体0.1×DN　mm3／s）软密封：A级　（零泄漏）　
8.配套附件：安装法兰

二、PZ73H手动刀型闸阀性能规范：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0	1.5	1.1	≤400℃	纸浆、污水、煤浆、灰、渣水混和物
1.6	2.4	1.8	≤400℃	纸浆、污水、煤浆、灰、渣水混和物

三、PZ73H手动刀型闸阀零件材质：

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

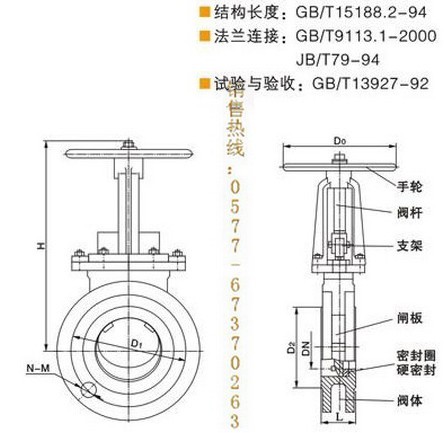

四、PZ73H手动刀型闸阀连接尺寸：

公称压力 MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	, 950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	, 2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1390	1325	2800	32-M48	800	1480

五、PZ73H手动刀型闸阀注意事项：

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

六、PZ73H手动刀型闸阀订货说明：欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥密封形式（硬密封、软密封）⑦使用温度⑧驱动方式（手动、伞齿轮、气动、电动、电液动）;⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

PZ73H手动刀型闸阀适用介质纸浆、污水、煤浆、灰、渣水混和物等
