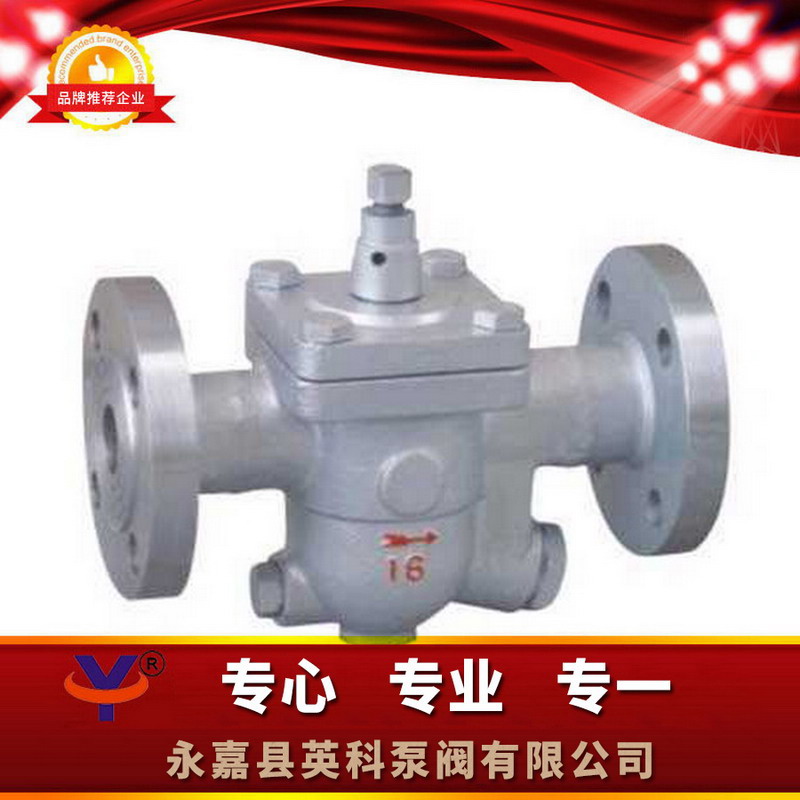

产品展示CS41H自由浮球式疏水阀（A型）
- 型 号：CS41H
- 类 别：CS41H自由浮球式疏水阀（A型）
- 价 格：￥面议
- 产 地：温州
产品点击浏览次数：3482
CS41H自由浮球式疏水阀（A型）根据浮力的原理， 使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
点击放大一、CS41H自由浮球式疏水阀（A型）概述：
疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
二、CS41H自由浮球式疏水阀（A型）工作原理：
本产品根据浮力的原理， 使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
三、CS41H自由浮球式疏水阀（A型）结构特点：
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
四、CS41H自由浮球式疏水阀（A型）技术图片：
五、CS41H自由浮球式疏水阀（A型）主要外形尺寸：
Main external dimensions
|
尺寸 |
型号Type |
CS11H-A-150Lb |
||
|
口径DN |
15 |
20 |
25 |
|
|
L |
120 |
120 |
120 |
|
|
H |
170 |
170 |
170 |
|
|
H1 |
80 |
80 |
80 |
|
六、CS41H自由浮球式疏水阀（A型）主要外形尺寸：
Main external dimensions
|
|
公称通径 |
L |
D |
T |
G |
C |
n-φd |
H |
|
|
Nominal diameter |
|||||||||
|
CS41H-150Lb |
1/2" |
15 |
210 |
89 |
12 |
35 |
60.5 |
4-15 |
175 |
|
3/4" |
20 |
210 |
98 |
12 |
43 |
70 |
4-15 |
175 |
|
|
1" |
25 |
210 |
108 |
12 |
51 |
79.5 |
4-15 |
175 |
|
|
CS41H-300Lb |
1/2" |
15 |
210 |
95 |
15 |
35 |
66.5 |
4-15 |
175 |
|
3/4" |
20 |
210 |
117 |
16 |
43 |
82.5 |
4-19 |
175 |
|
|
1" |
25 |
210 |
124 |
18 |
51 |
89 |
4-19 |
175 |
|
七、CS41H自由浮球式疏水阀（A型）主要外形尺寸：
Main external dimensions
|
型号（DN） |
公称通径 |
公称压力PN（Mpa |
管螺纹G/in |
外形尺寸（mm) |
||||
|
Type |
Nominal diameter |
Nominal pressure |
Scew |
External Dimensions |
||||
|
15 |
1.6 |
G1/2 |
125 |
||||
|
20 |
,
G3/4 |
125 |
||||||
|
25 |
G1 |
125 |
||||||
|
32 |
G11/4 |
200 |
||||||
|
40 |
G11/2 |
200 |
||||||
|
50 |
G2 |
200 |
八、CS41H自由浮球式疏水阀（A型）主要外形尺寸:
Main external dimensions
|
型号（DN） |
公称通径 |
公称压力PN（Mpa |
外形尺寸（mm) |
||||||||||
|
Type |
Nominal diameter |
Nominal pressure |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
||||
|
15 |
1.6 |
160 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
||||
|
20 |
160 |
105 |
75 |
55 |
2 |
14 |
4-φ14 |
||||||
|
25 |
160 |
115 |
85 |
65 |
2 |
14 |
4-φ14 |
||||||
|
32 |
250 |
140 |
100 |
78 |
2 |
16 |
4-φ18 |
||||||
|
40 |
250 |
150 |
110 |
85 |
3 |
16 |
4-φ18 |
||||||
|
50 |
250 |
165 |
125 |
100 |
3 |
16 |
4-φ18 |
||||||
九、CS41H自由浮球式疏水阀（A型）订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式（螺纹、焊接、法兰）⑦使用温度⑧额定流量系数⑨是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
订货须知欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
CS41H自由浮球式疏水阀（A型）1、能连续排水、性能稳定、排水量大、漏水量小。 2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。 3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
