产品展示J24W外螺纹角式截止阀
- 型 号：
- 类 别：J24W外螺纹角式截止阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：4367
无
点击放大一、J24W外螺纹角式截止阀主要零件材料：
二、J24W外螺纹角式截止阀主要性能规范：
|
型号Type
|
公称压力MPa
Nominal pressure |
试验压力PSMPaTest pressure
|
工作压力MPa
Working pressure |
工作温度℃
Working temperature |
适用介质Applicable mediun
|
||
|
壳体Shell
|
密封（液）Seal
|
密封（气）Seal
|
|||||
|
J24W-160P-DN3
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
液化石油气水、油品等Petroleun gas Water,Oil etc.
|
|
J24W-320P-DN6
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
|

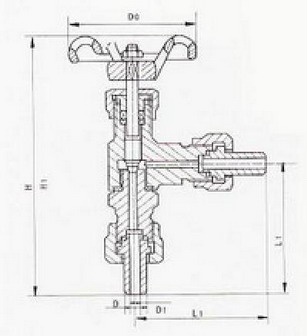

三、J24W外螺纹角式截止阀主要外形及连接尺寸：
|
型号Type
|
公称直径DNmm
Nominaldameter |
尺寸Dimensions
|
重量KgWeight
|
|||||
|
L1
|
Do
|
D2
|
H
|
H1
|
D1
|
|||
|
J24W-160P-DN3
|
3
|
80
|
65
|
159
|
170
|
14
|
3
|
1.0
|
|
J24W-320P-DN6
|
6
|
80
|
65
|
159
|
170
|
14
|
6
|
1.0
|
五、J24W外螺纹角式截止阀订货说明：
欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
1、J24W外螺纹角式截止阀设计制造：GB/T12224-1989
，2、连接形式：外螺纹焊接式
3、结构特征：活动阀瓣，直角式
4、阀门检验和试验：GB/T13927-1992
5、适用介质液化石油气水、酸、蒸汽、油品
