J21W压力表截止阀

一、J21W压力表截止阀试验标准： (单位Unit：MPa)

1、J21W压力表截止阀设计制造：GB/T12224-1989  JB/T 7747-1995
2、连接形式：内螺纹连接
3、结构特征：锥面密封，活动阀瓣，
4、阀门检验和试验：GB/T13927-1992
5、适用介质液化石油气水、酸、蒸汽、油品


试验项目	压力值
公称压力	16
壳体试验	24
密封试验	17.6
气压试验	0.9
适用温度	≤250℃
适用介质	水、蒸汽、油品等

二、J21W压力表截止阀外型与连接尺寸：

规格	Do	M	L	H
DN6	60	G1/4	65	85
DN10	60	G1/2	68	87
DN15	70	ZG3/4	86	87
DN20	80	ZG1	100	100

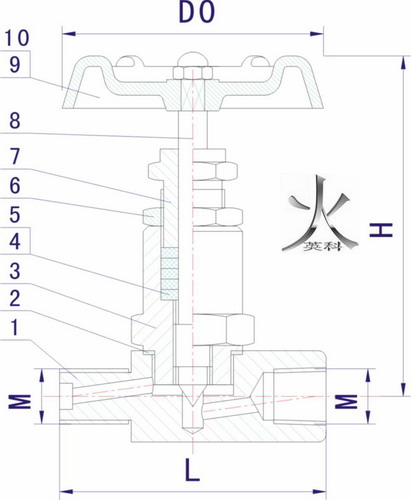

三、J21W压力表截止阀技术图片：



四、J21W压力表截止阀订货说明：

欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
