产品展示J61Y高温高压对焊截止阀
- 型 号：
- 类 别：J61Y高温高压对焊截止阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：3556
无

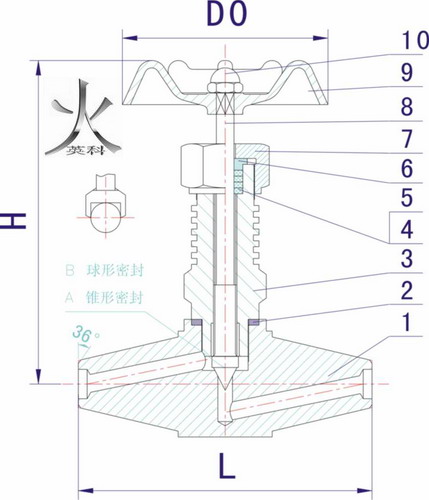

点击放大一、J61Y高温高压对焊截止阀技术图片：
二、J61Y高温高压对焊截止阀试验标准： (单位Unit：MPa)
|
试验项目 TESTITEM |
压力值 PRESSURE VALVE |
|
公称压力 Nominal Pressure |
32 |
|
壳体试验 Shell Test |
48 |
|
密封试验 Test |
35.2 |
|
气压试验 Air Pressure Test |
19.2 |
|
适用温度 Suitable Temperatue |
≤550℃ |
|
适用介质 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
三、J61Y高温高压对焊截止阀型号与零部件材质：
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
J61H-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
J61W-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
柔性石墨、四氟 |
|
J61Y-160V |
12CrMov |
12CrMov |
12CrMov |
20# |
柔性石墨、四氟 |
四、J61Y高温高压对焊截止阀外型与连接尺寸：
|
规格 |
L |
H |
Do |
|
DN6 |
100 |
110 |
70 |
|
DN10 |
120 |
145 |
80 |
|
DN15 |
140 |
165 |
110 |
|
DN20 |
160 |
180 |
130 |
|
DN25 |
180 |
220 |
150 |
五、J61Y高温高压对焊截止阀订货说明：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
J61Y高温高压对焊针型阀设计制造：GB/T12224-1989,JB/T3595-2002,连接形式：对焊式连接,结构特征：锥面活动阀瓣；带散热式,阀门检验和试验：GB/T9092-1999。
