J43W法兰截止阀

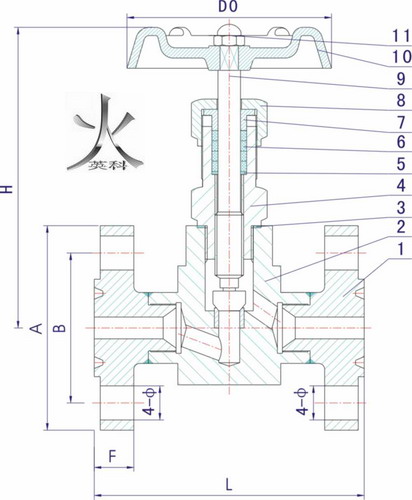

一、J43W法兰截止阀技术图片：



二、英科牌J43W法兰截止阀试验标准： (单位Unit：MPa)

试验项目TESTITEM	压力值PRESSURE VALVE
公称压力Nominal Pressure	2.5
壳体试验Shell Test	3.7
密封试验Test	2.75
气压试验Air Pressure Test	0.9
适用温度Suitable Temperatue	≤180℃
适用介质Suitable Medium	水、蒸汽、油品等Water,Steam,Oilgoods



三、英科牌J43W法兰截止阀型号与零部件材质：

序号 NO.	零件名称 Part name	材质 Material
1	法兰 Flang	20# A105 SS304 SS304L SS316 SS316L
2	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
3	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
4	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
5	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
11	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

四、英科牌J43W法兰截止阀外型与连接尺寸：



ITEM NO.	公称通径 DN Nominal bore	A	B	C	F	N-ø	L	H	D0
J43W/H	DN10	90	60	41	14	4-ø14	130	90	60
J43W/H	DN15	95	65	46	14	4-ø14	132	90	60
J43W/H	DN20	105	75	56	16	4-ø14	150	105	80
J43W/H	DN25	115	85	65	16	4-ø14	150	120	100

五、J43W法兰截止阀订货说明：

 欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263



1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



J43W法兰截止阀适用工作温度:-29℃～+538℃，适用介质: 水,油,气等腐蚀性与非腐蚀性介质，阀门检验与试验: GB/T13927-1992 JB/T9092-1999
