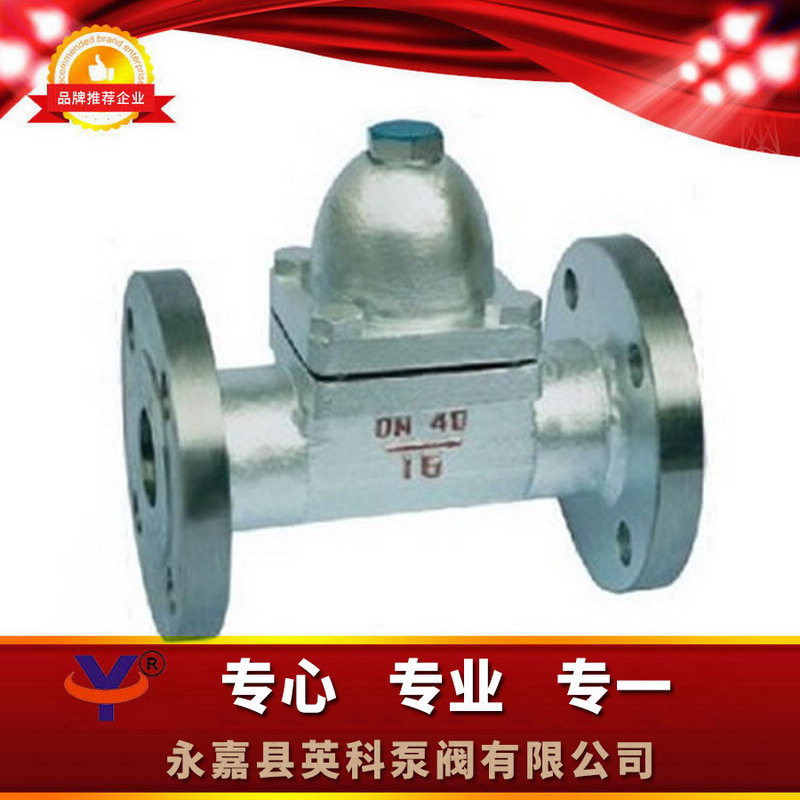

CS47H可调双金属片式蒸汽疏水阀

型号：CS47H
类别：CS47H可调双金属片式蒸汽疏水阀
价格：￥面议
产地：温州

产品点击浏览次数：2114

CS47H可调双金属片式蒸汽疏水阀结构独特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

分享到：

点击放大

一、CS47H可调双金属片式蒸汽疏水阀主要特点：

　　结构独特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

二、CS47H可调双金属片式蒸汽疏水阀主要性能规范：

型号Type/项目Item	CS17H-16C	CS17H-25	CS17H-40	单位
	CS47H-16C	CS47H-25	CS47H-40	Unit
	CS67H-16C	CS67H-25	CS67H-40
公称压力	1.6	2.5	4	Mpa
Nominal Pressure
壳体试验压力	2.4	3.8	6
Shell Test Pressure
最高工作压力	1.6	2.5	4
Max
最高工作温度Max	203	220	247	℃
Works Temperature
最高允许温度Max	425	425	425
Vouchsafement Temperature
工作介质	蒸汽、凝结水Stemam
Working Medium

三、CS47H可调双金属片式蒸汽疏水阀主要零件材料Materal For Main Parts

型号Type/项目Item

　17
CS47H-
　67

16
25C
40

阀体Body

碳钢Carbon Steel

阀盖Donner

阀芯

不锈钢Atainless Steel

阀座Seat

不锈钢Atainless Steel

热敏元件

热双金属片

过滤器Percolator

不锈钢Atainless Steel

四、CS47H可调双金属片式蒸汽疏水阀主要外形及连接尺寸

Main External And Connecting Dinensions：

型号 Type	DN	螺纹连接				承接焊连接					法兰连接
		RC	L	H	W	L	H	W	d’	T	L	H	D	K	d	C	F	N-φ
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

五、CS47H可调双金属片式蒸汽疏水阀订货说明：

订货须知

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式（螺纹、焊接、法兰）⑦使用温度⑧额定流量系数⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
