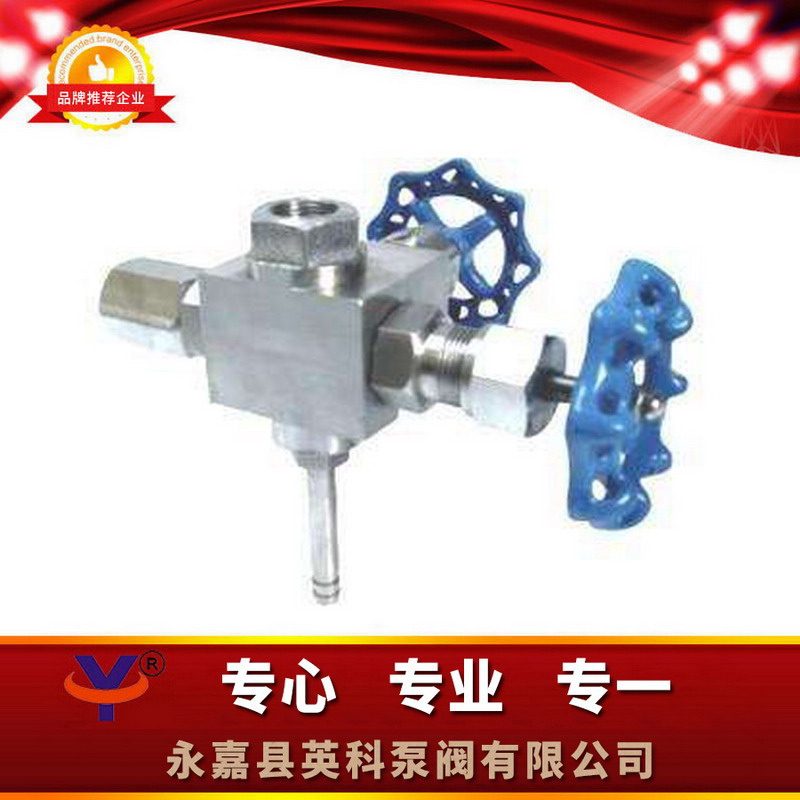

产品展示GMJ14F取样阀
- 型 号：
- 类 别：GMJ14F取样阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：5332
无
点击放大一、GMJ14F取样阀特点：
1、取样阀设计制造
GB/T 12224-1989
JB/ T 7747-1995
2、取样阀连接形式：
管接头内螺纹连接
3、取样阀结构特征：
硬软双密封副；浮动阀瓣;直角式通道
4、阀门检验和试验：
GB/T 13927-1992
5、取样阀材料：
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
二、GMJ14F取样阀技术图片：
三、GMJ14F取样阀性能规范：
|
试验项目 |
压力值 |
|
公称压力 |
25 |
|
壳体试验 |
37.5 |
|
密封试验 |
27.5 |
|
气压试验 |
15 |
|
适用温度 |
≤180°C |
|
适用介质 |
水、蒸气、油品等 |
四、GMJ14F取样阀主要零件材料 ：
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
GMJ14F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ14F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
PTFE |
五、GMJ14F取样阀主要外形尺寸 ：
|
规格 |
M1 |
M2 |
N-ø |
L |
L1 |
L2 |
H |
D0 |
重量（KG） |
|
DN6 |
G1/2 |
M20×1.5 |
ø10 |
98 |
37 |
75 |
100 |
63 |
1.7 |
六、GMJ14F取样阀订货说明：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
GMJ14F取样阀适用介质液化石油气、水、酸、蒸汽、油品等
