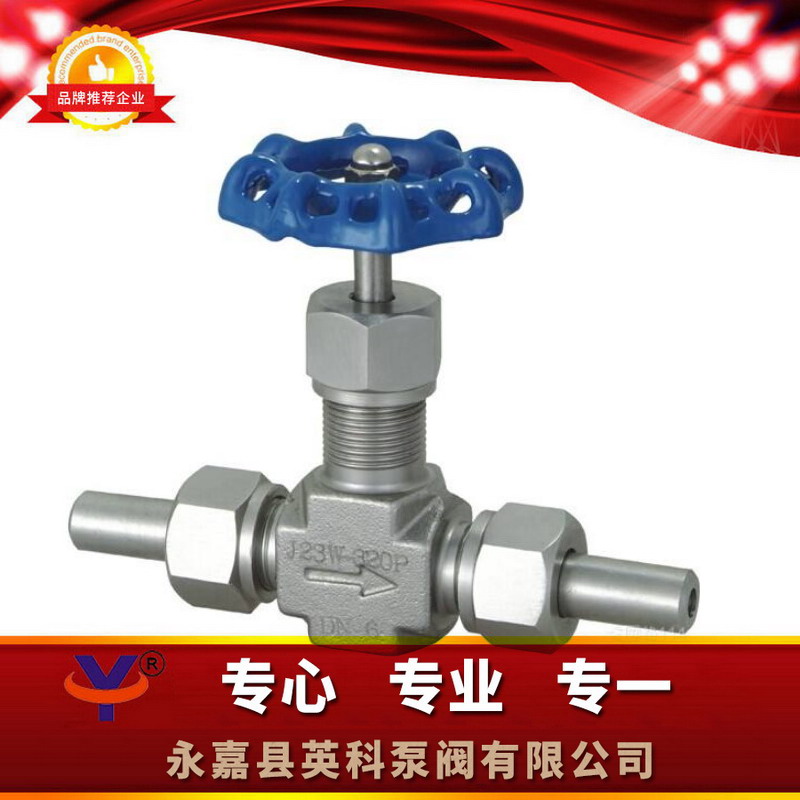

产品展示J23W外螺纹针阀
- 型 号：
- 类 别：J23W外螺纹针阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：5020
无
点击放大一、J23W外螺纹针阀主要零件材料：
|
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
|
J23W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
J23W-40、J23W-160 |
优质碳钢 |
铬不锈钢 |
二、J23W外螺纹针阀主要性能规范：
|
型号 |
公称压力（MPa） |
试验压力PS（MPa） |
工作压力（MPa） |
工作温度（℃） |
适用介质 |
||
|
壳体 |
密封（液） |
密封（气） |
|||||
|
J23W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤200℃ |
液化石油气水、油品等 |
|
J23W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J23W-160 |
16.0 |
17.6 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J23W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
三、J23W外螺纹针阀主要外形及连接尺寸：
|
ITEM NO.
|
公称通径 DN
Nominal bore
|
M
|
ø
|
L1
|
L
|
H
|
D0
|
|
J23W/H-1
|
DN6
|
M20*1.5
|
ø14
|
66
|
140
|
96
|
63
|
|
J23W/H-2
|
DN10
|
M24*1.5
|
ø18
|
78
|
160
|
115
|
78
|
|
J23W/H-3
|
DN15
|
M30*2
|
ø22
|
94
|
180
|
122
|
100
|
|
J23W/H-4
|
DN20
|
M36*2
|
ø28
|
108
|
220
|
156
|
110
|
|
J23W/H-5
|
DN25
|
M39*2
|
ø33
|
110
|
230
|
170
|
140
|

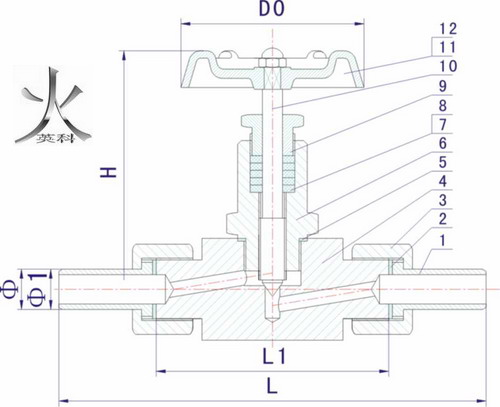

四、J23W外螺纹针阀技术图片：
五、J23W外螺纹针阀订货说明：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
J23W外螺纹针阀主要零件材料： 零件名称：J23W-16P、J23W-40、J23W-160 阀杆、阀盖： 铬镍不锈钢、优质碳钢 阀杆、阀瓣： 铬镍不锈钢、铬不锈钢 填料：聚四氟乙稀、柔性石墨
