安全溢流阀



一、AY42H、YA802Y型安全溢流阀概述：

AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上，作为超压保护装置。

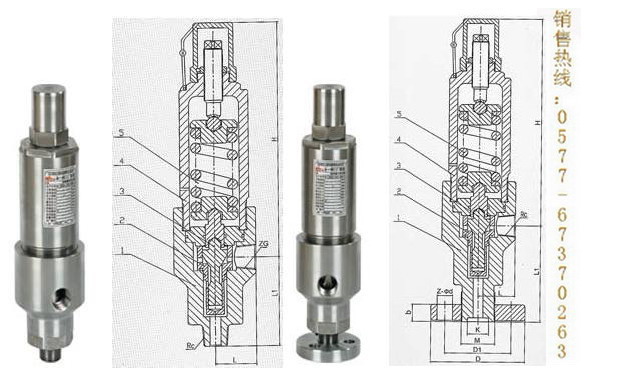

二、AY42H、YA802Y型安全溢流阀结构图片：



三、AY42H、YA802Y型安全溢流阀主要性能规范：

  六、AY42H、YA802Y型安全溢流阀订货说明：





型号	公称压力	开启压力分级	工作温度（℃）	适用介质
AY42H-160 YA802Y-160	16.0	6.3～16.0	200	水、油品等
AY42H-250 YA802Y-250	25.0	10.0～25.0
AY42H-400 YA802Y-400 YA802Y-600	40.0-60.0	20.0～60.0



四、AY42H、YA802Y型安全溢流阀主要零部件材料：







NO.	零件名称	材料
1	阀体	碳钢
2	阀座	不锈钢
3	阀瓣	不锈钢
4	阀盖	焊接件
5	弹簧	50CrVA



五、AY42H、YA802Y型安全溢流阀外型尺寸和连接尺寸：







型号	公称通径	尺寸
		Rc	ZG	L	L1	≈H
YA802Y-600	15	1/2"	1/2"	52	90	250
	25	1"	1"	52	113	275
	40	11/2"	11/2"	52	157	336







型号	公称通径	尺寸
		D	D1	K	M	Z-ød	b	L	L1	Rc	≈H
AY42H-160 AY42H-250 AY42H-400	15	135	95	25	M48×2	4-22	25	65	140	1/2"	329
	25	165	115	30	M52×2	6-26	28	80	150	1"	447
	25	200	145	38	M80×3	6-29	40	90	180	11/2"	485
	32	225	170	42	M100×3	6-33	50	100	200	21/2"	570





1、①产品名称与型号②公称直径③阀体材质及密封面材质④工作压力级或开启压力（整定压力）值⑤排放压力的最高值及回座压力（或启闭压差）最低值⑥被保护系统或设备的必须排量及拟装设阀门的数量⑦使用介质及其重度（液体）或分子量（气体）⑧进口介质温度⑨阀门承受背压的类型及数值⑩是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上，作为超压保护装置。
