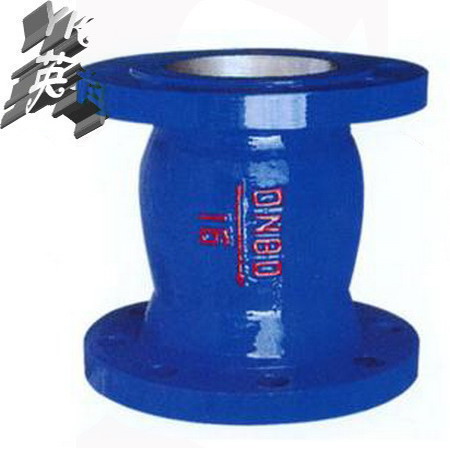

DRVZ静音式止回阀

一、DRVZ静音式止回阀结构及用途:
    该阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。

二、DRVZ静音式止回阀结构图：

三、DRVZ静音式止回阀主要技术参数和性能指标:

公称压力	1.0	1.6	2.5
最高工作压力	1.0	1.6	2.5
密封试验压力	1.1	1.76	2.75
壳体试验压力	1.5	2.4	3.75
适用介质	水
介质温度	X＜80℃， T≤150℃， H≤200℃









四、DRVZ静音式止回阀主要零件材料：

零件名称	材料
阀体、导流体	铸铁、铸钢
阀座、轴瓦、阀瓣、轴	青铜或不锈钢
弹簧	不锈钢







五、DRVZ静音式止回阀主要外形尺寸：

公称通径	L
50	120
65	150
80	180
100	240
125	300
150	350
200	450
250	500
300	550
350	572
400	600
450	650
500	700

















六、DRVZ静音式止回阀订货说明：



欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接法兰标准⑦使用温度⑧额定流量系数⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

DRVZ静音式止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。
