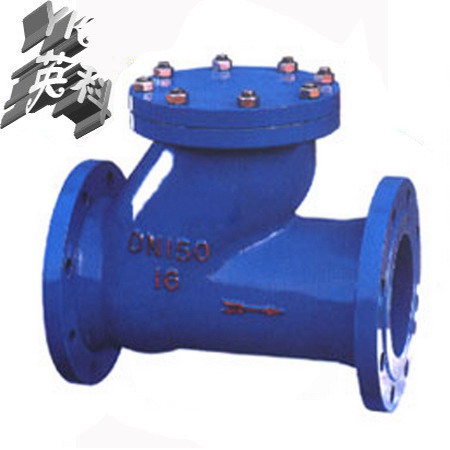

HQ41X滑道滚球式止回阀

一、HQ41X滑道滚球式止回阀产品概述：

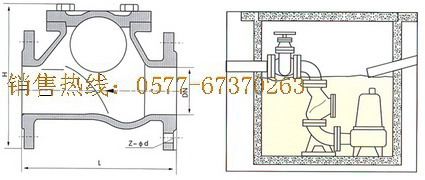

滑道滚球式止回阀采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤.阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0～80℃。 二、HQ41X滑道滚球式止回阀结构图：

三、HQ41X滑道滚球式止回阀主要技术参数：

型号	公称压力 ﹝MPa﹞	试验压力﹝MPa﹞		适用温度	适用介质
		壳体	密封
HQ41X	1.0	1.5	1.1	≤80℃	水及弱腐蚀 性流体
	1.6	2.4	1.76





四、HQ41X滑道滚球式止回阀主要零部件材料



零件名称	阀体	球
材料	铸铁、球铁、铸钢	钢体外包橡胶

五、HQ41X滑道滚球式止回阀主要外形连接尺寸： 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN（mm)	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
H	185	210	245	280	335	400	495	600	715	820

六、HQ41X滑道滚球式止回阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接法兰标准⑦使用温度⑧额定流量系数⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

HQ41X滑道滚球式止回阀，采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。阀体采用全水流通道，流量达，阻力小，水头损失比旋启式小50％，水平或垂直安装均匀，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度为0～80℃。
