HH47X蝶式缓冲止回阀

一、HH47X蝶式缓冲止回阀产品概述：

本厂生产的蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要有阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品

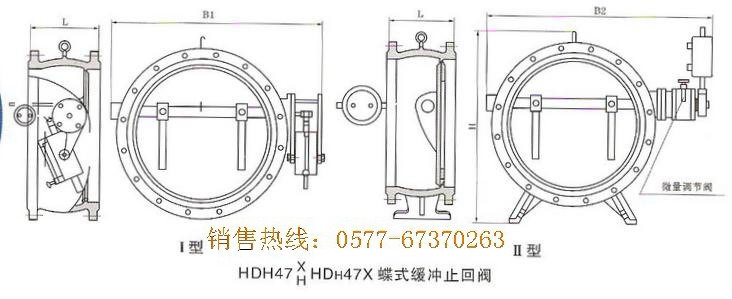

二、HH47X蝶式缓冲止回阀结构图：

三、HH47X蝶式缓冲止回阀主要技术参数：

公称压力：1.0～2.5MPa

公称通经：40～1000mm

缓闭时间：3～60秒

适用介质：清水、污水、海水

适用温度：0～80℃（如需要，可达200℃）

法兰标准：GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

四、HH47X蝶式缓冲止回阀主要零部件材料：

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	灰铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

五、HH47X蝶式缓冲止回阀主要外形连接尺寸： 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN（mm)	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	640	720	780	840	990	1050
H1	88	98	108	118	130	148	172	210	240	264	297	324	351	379	434	491	549	600	655

六、HH47X蝶式缓冲止回阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接法兰标准⑦使用温度⑧额定流量系数⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
