ZSJZ水流指示器

  • 型   号:
  • 类   别:ZSJZ水流指示器
  • 价   格:面议
  • 产   地:

产品点击浏览次数:4558

分享到:

一、 ZSJZ水流指示器工作原理及用途:

ZSJZ系列水流指示器,用于自动喷水灭火系统,它可以安装在主供水管或横杆水管上,给出某一分区域小区域水流动的电信号,此电信号可送到电控箱,也可用于启动消防水泵的控制开关。我厂生产的水流指示器系列产品,有带延时电路ZSJZ(A型)和不带延时电路的ZSJZ(B型),每种型号有:50、65、80、100、125、150、六种规格,供不同管道使用,带延时电路的水流指示器,出厂时延迟时间调为58s, 如用户需要其它时间,我厂可按要求供货,连接方法有:管螺纹、焊接、法兰三种型式供用户选择。

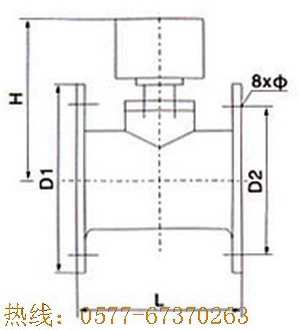

二、ZSJZ水流指示器技术图片:

三、ZSJZ水流指示器主要技术参数:
1、电压: DC24v 2、控制容量:10w 3、动作流量:15-37.5Lmin 4、额定工作压力:1.2Mpa
5、延迟时间: 2-90s(可调) 6、耗电:<200mA(报警时)

四、ZSJZ水流指示器安装与维护:
1、 ZSJZ型〈螺纹式〉水流指示器安装采用丁字管螺纹连接,将丁字管中间螺纹同水流指示器连接,其它两端同管道连接,此产品适用于管径50、65、80三种。
2、 ZSJZ型〈焊接式〉水流指示器安装采用在预定位置,按产品规格,分别钻孔,然后将水流指示器底座取下焊接在管道上,去掉留在内臂铁瘤,钻孔尺寸80以下规格,钻孔 33mm,100以上钻孔48mm。
3、 ZSJZ型〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接,适用于管径100mm以上,三通管长度为180mm。
4、 接线、按线端“+"红线接电源“+"DC24V,"-"端黑线接地线"常开"端黄线接报警系统信号端,"公共点“蓝线为减少引线可同”+"端相接。
5、 连接水流指示器管路,必须保证同前后直管长度不小于管路直径5倍,安装时应保证水流指示器与管道中心水平面垂直,铭牌上的箭头方向应与水流方向一致,水流指示口调试和定期检查,可打开分区未端试验装置,放通水流进行模拟试验,检查水流指示器是否改造,若发现故障、应分别检查水流指示器及报警装置,排除故障,使系统处于伺服状态。

五、 ZSJZ水流指示器主要技术参数:

型号

公称通径

H

D1

D2

L

Φ

ZSJZ-I-3-50

50

160

160

125

150

18

ZSJZ-I-3-65

65

170

180

145

160

18

ZSJZ-I-3-80

80

180

195

160

170

18

ZSJZ-I-3-100

100

195

215

180

180

18

ZSJZ-I-3-125

125

207

245

210

190

18

ZSJZ-I-3-150

150

220

280

240

200

23

六、ZSJZ水流指示器订货说明:

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接法兰标准⑦使用温度⑧额定流量系数⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。



欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话:0577-67370263

ZSJZ水流指示器是自动喷淋灭系统的组成部件,借助于供水管网内的板式叶片控测水流信号,并将水流信号与控制器连接,以启动电报警系统或其它设备,并确定火灾发生区域。水流指示器适用于湿式、干式、预作用系统。
