P41X快速排气阀

一、P41X快速排气阀使用范围：

快速排（吸）气阀是用于压力输送水管道的吸气和排气。

二、P41X快速排气阀特点 ：

1. 介质：清水
2. 温度：常温
3. 壳体强度，试验压力：1.5MPa，无损坏。
4. 浮球密封试验压力：0.05~1.1Mpa无漏水。
5. 阀体材料：灰铸铁HT200.
6. 浮球材料：不锈钢。

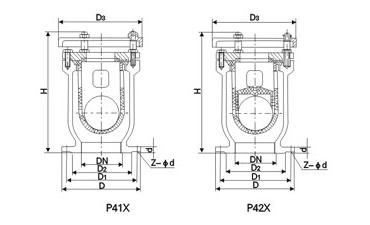

四、P41X快速排气阀技术图片：

五、P41X快速排气阀连接尺寸表 ：

公称通径 DN(mm)	D	D1	D2	D3	H	Z-Φd
50	160	125	100	175	245	4-14
80	195	160	135	220	285	4-18
100	215	180	155	240	315	8-18
125	245	210	185	310	415	8-23
150	280	240	210	310	425	8-23
200	335	295	265	380	465	8-23
250	405	335	319	325	485	12-24
300	460	410	370	478	520	12-24

六、P41X快速排气阀每小时排气量表：                                              按每秒流速1.5-3.0米



规格	25	50	80	100	150	200	250	300
立方米 /小时	2.5 5	7-14	13-26	17-34	29-58	39-78	61-122	95-190

七、P41X快速排气阀订货须知:

1、①产品名称与型号②公称直径③额定流量系数KV④公称压力和压差⑤使用介质⑥阀体和阀内组件材料⑦适用温度⑧流量特性⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
