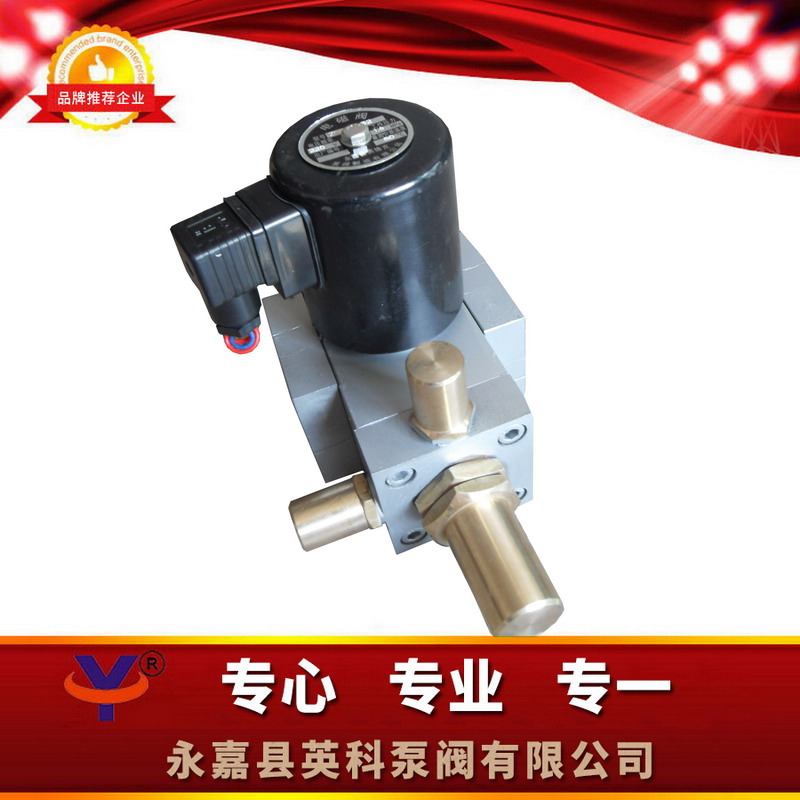

产品展示ZDF型多功能电磁阀
- 型 号:ZDF
- 类 别:ZDF型多功能电磁阀
- 价 格:¥面议
- 产 地:温州
产品点击浏览次数:3585
ZDF型多功能电磁阀工作参数:工作介质:空气、煤气、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液体;介质温度℃:ZDFc:-10~50 ZDFd-40~60 ZDFz:0~150 ZDFk:-10~205;公称压力MPa:1.6;
一、ZDF系列多功能电磁阀产品特点:
革除旁路隔离安装管路兼具手动功能,省去三只手动阀,可以在线维修,大大降低成本。介质粘度适用范围可调调节可实现气、水、油通用,方便采购、贮存、安装和维护。阀门开启关闭时间可调满足各种不同要求,有效防止水锤破坏。阀门开度可以调节最大和最小开度可预置,提高自动控制精度。主阀磨损可以补偿延长阀门使用寿命,经受十五年长期考验。
二、ZDF系列多功能电磁阀结构原理:
本阀巧妙地将先导电磁阀、手动阀和节流阀组合于一体,先导阀接受电信号开关后带动主阀动作。调节螺钉A、B可调节介质粘度适用范围和主阀开关时间,并可在主阀磨损后进行补偿。导阀需维修时只要旋紧调节螺钉B和隔离螺钉C,即可拆下,并可用手动螺杆操作。该螺杆 还可用来预置电磁阀自动控制时的最大或最小流量。三、英络克牌ZDF系列多功能电磁阀技术参数:
三、ZDF系列多功能电磁阀技术参数:
四、英科牌ZDF系列多功能电磁阀外型尺寸:
项目
|
说明
|
|||||||||||
工作介质
|
空气、煤气、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液体
|
|||||||||||
介质温度℃
|
ZDFc:-10~50 ZDFd-40~60 ZDFz:0~150 ZDFk:-10~205
|
|||||||||||
公称压力MPa
|
1.6
|
|||||||||||
工作压差MPa
|
0.04~1.6
|
|||||||||||
电源电压V
|
AC220其余规格可作特殊订货
|
|||||||||||
公称通径mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
额定流量系数Kv
|
2.8
|
5.0
|
8.5
|
12
|
18
|
28
|
40
|
64
|
99
|
250
|
420
|
660
|
泄漏量ml/min
|
0.9
|
1.5
|
1.5
|
3.0
|
3.0
|
4.5
|
6.0
|
9.0
|
17
|
27
|
45
|
74
|
功率VA
|
11
|
20
|
44
|
DN
|
连接
|
H1
|
H2
|
L
|
W1
|
W2
|
||
形式
|
尺寸
|
普通型
|
防爆型
|
|||||
15
|
内螺纹
|
G1/2
|
23
|
82
|
147
|
76
|
23
|
133
|
20
|
G3/4
|
23
|
82
|
147
|
76
|
23
|
133
|
|
25
|
G1
|
28
|
85
|
152
|
92
|
28
|
136
|
|
32
|
G11/4
|
34
|
90
|
157
|
107
|
34
|
150
|
|
40
|
G11/2
|
43
|
102
|
168
|
148
|
43
|
195
|
|
50
|
G2
|
46
|
105
|
173
|
160
|
46
|
202
|
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 220 | 280 | 335 | 405 |
D1 | 65 | 75 | 8, 5 | 100 | 110 | 125 | 145 | 160 | 180 | 240 | 295 | 355 |
n-d | 4-φ12> | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | 8-φ23 | 12-φ23 | 12-φ25 |
L | 90 | 115 | 125 | 140 | 165 | 190 | 265 | 310 | 350 | 450 | 600 | 800 |
W | 133 | 133 | 136 | 150 | 195 | 202 | 253 | 305 | 356 | 295 | 390 | 525 |
H | 82 | 83 | 85 | 90 | 102 | 105 | 162 | 181 | 209 | 393 | 443 | 450 |
五、ZDF型多功能电磁阀订货说明:
订货时请注明以下内容:
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式(常开、常闭)⑩是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
