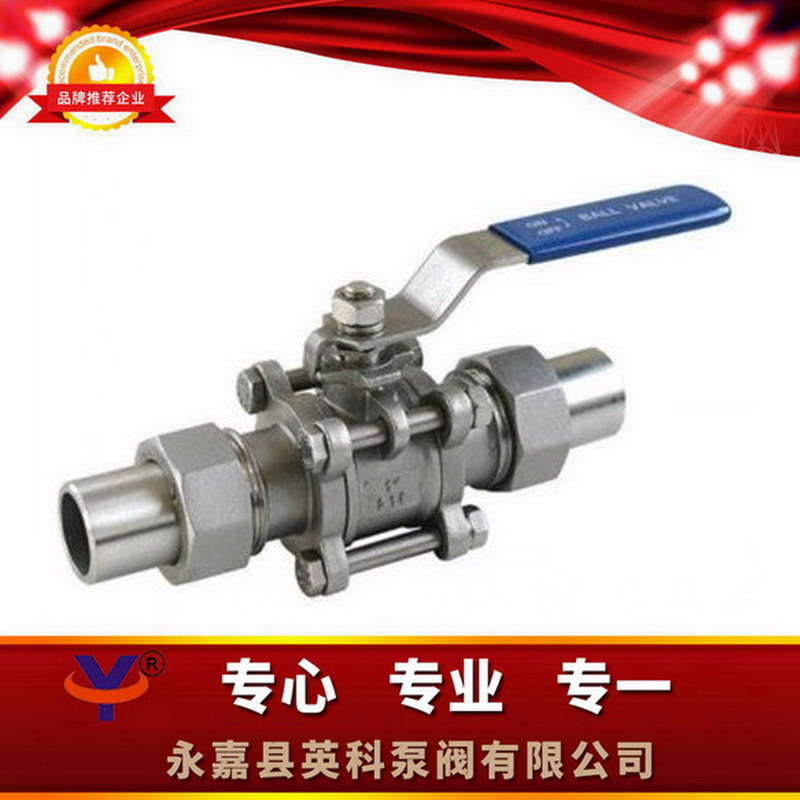

Q61F广式活接对焊球阀

产品点击浏览次数：1965

无

分享到：

公称压力:1.6-6.4MPa ，适用温度范围:-20~232℃~350℃ ，适用介质:水、油、气及某些腐蚀性液体W.O.G。适用范围：啤酒、饮料、乳品、制药、生物工程等。
二、Q61F广式活接对焊球阀主要材料：

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q61F-16C、Q61F-25C Q61F-40C、Q61F-64C	A105、45	1Cr18/Cr18Ni9Ti	不锈钢 SS304	聚四氟乙烯增强聚四氟乙烯对位聚苯	聚四氟乙烯对位聚苯
硝酸类	Q61F-16P、Q61F-25P Q61F-40P、Q61F-64P	SS304/1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
醋酸类	Q61F-16R、Q61F-25R Q61F-40R、Q61F-64R	SS316/1Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

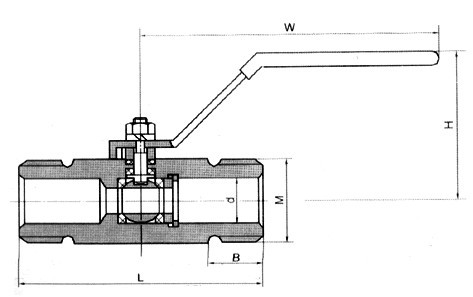

三、Q61F广式活接对焊球阀主要尺寸：

产品型号 Type	公称通径 DN	PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb						WT (kg)
产品型号 Type	公称通径 DN	L	d	M	B	H	W	WT (kg)
Q61F-16C Q61F-16P Q61F-16RQ61F-25C Q61F-25P Q61F-25RQ61F-40C Q61F-40P Q61F-40RQ61F-150Lb Q61F-300Lb	6	60	8	M20×1.5	15	38	110	0.4
	10	60	10	M24×15	16	40	110	0.45
	15	60	10	M30×2	18	42	110	0.5
	20	67	13.5	M36×2	18	62	110	0.6
	25	73	18	M42×2	20	68	110	0.9
	32	90	22	M52×2	20	75	150	1.4
	40	98	26	M60×2	25	83	150	2.1
	50	112	32.8	M72×2	25	90	150	2.6

四、Q61F广式活接对焊球阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

Q61F广式活接对焊球阀订货说明： 1.阀体材质;2.公称压力;3.工作温度;4.产品口径;5.连接方式;6.适用介质;
