产品展示Q11F一片式球阀
- 型 号：
- 类 别：Q11F一片式球阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：10865
无

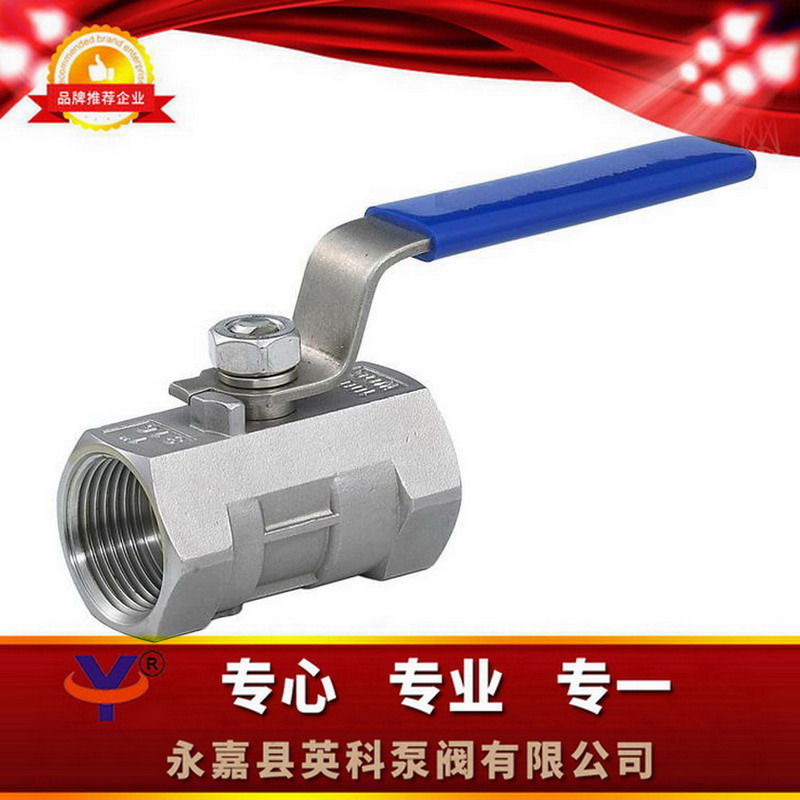

点击放大一、Q11F一片式球阀产品概述：
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）。
螺纹类型：G。NPT。BSPT。BSP。DI259/2999
二、Q11F一片式球阀主要材料：
|
序号 |
零件名称 |
材质 |
|
1 |
密封圈 |
聚四氟乙烯PTFE |
|
2 |
球体 |
不锈钢SS316 |
|
3 |
密封垫 |
聚四氟乙烯PTFE |
|
4 |
阀盖 |
不锈钢SS316 |
|
5 |
阀体 |
不锈钢CF8M |
|
6 |
阀杆 |
不锈钢SS316 |
|
7 |
止推垫圈 |
聚四氟乙烯PTFE |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
填料压盖螺母 |
不锈钢SS304 |
|
10 |
垫圈 |
不锈钢SS304 |
|
11 |
阀杆螺母 |
不锈钢SS304 |
|
12 |
手柄套 |
塑料 |
|
13 |
手柄 |
不锈钢SS304 |
三、Q11F一片式球阀主要尺寸：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
|
L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
四、Q11F一片式球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
Q11F一片式球阀订货说明： 1.阀体材质;2.公称压力;3.工作温度;4.产品口径;5.连接方式;6.适用介质;
