X14W-1.0P三通内螺不锈钢旋塞阀

一、X14W-1.0P三通内螺不锈钢旋塞阀主要性能规格：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X14W-1.0P	1.0	1.5	1.1	水、蒸汽、油品	≤100

二、X14W-1.0P三通内螺不锈钢旋塞阀主要零件材料：

零件名称	阀体	塞子	填料压盖	填料
X14W-1.0P	铸铁	铸铜	铸铁	油浸石棉盘根 柔性石墨

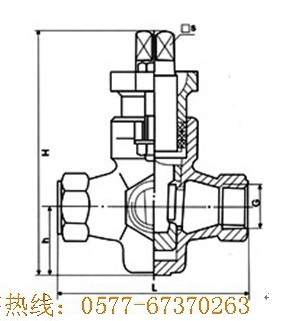

三、X14W-1.0P三通内螺不锈钢旋塞阀技术图片：

四、X14W-1.0P三通内螺不锈钢旋塞阀主要尺寸：

公称通径 DN（mm）	管螺纹 G	尺寸（mm）
		H	L	h	□S
15	1/2	117	85	30	12
20	3/4	126	90	34	16
25	1	160	110	42	18
32	11/4	176	130	48	18
40	11/2	210	150	64	26
50	2	238	170	76	28
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42

五、X14W-1.0P三通内螺不锈钢旋塞阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

订货须知: 欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

X14W-1.0P三通内螺不锈钢旋塞阀优点如下： 1、适用于经常操作，启闭迅速、轻便。 2、流体阻力小。 3、结构简单，相对体积小，重量轻，便于维修。 4、密封性能好 5、不受安装方向的限制，介质的流向可任意。 6、无振动，噪声小。 旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、填料式旋塞阀和注油式旋塞阀四种。按通道形式分，可分为直通式、三通式和四通式三种。
