产品展示X14W-1.0T三通内螺全铜旋塞阀
- 型 号：
- 类 别：X14W-1.0T三通内螺全铜旋塞阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：1431
无
点击放大一、X14W-1.0T三通内螺全铜旋塞阀主要性能规格：
|
型号 |
公称压力 |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
|
壳体 |
密封 |
||||
|
X14W-1.0T |
1.0 |
1.5 |
1.1 |
水、蒸汽、油品 |
≤100 |
二、X14W-1.0T三通内螺全铜旋塞阀主要零件材料：
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X14W-1.0T |
铸铁 |
铸铜 |
铸铁 |
油浸石棉盘根 |
|
|
|
|
|

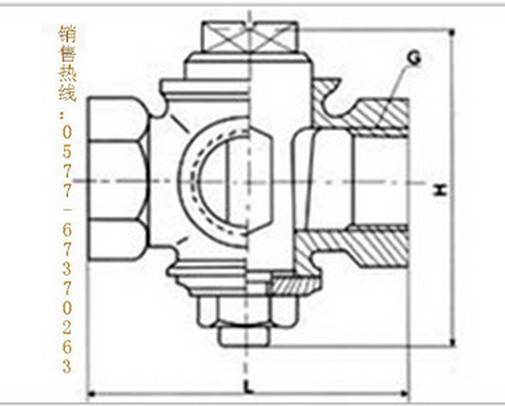

三、X14W-1.0T三通内螺全铜旋塞阀技术图片：
四、X14W-1.0T三通内螺全铜旋塞阀主要尺寸：
|
公称通径 |
管螺纹 |
尺寸（mm） |
|||
|
H |
L |
h |
□S |
||
|
15 |
1/2 |
117 |
85 |
30 |
12 |
|
20 |
3/4 |
126 |
90 |
34 |
16 |
|
25 |
1 |
160 |
110 |
42 |
18 |
|
32 |
11/4 |
176 |
130 |
48 |
18 |
|
40 |
11/2 |
210 |
150 |
64 |
26 |
|
50 |
2 |
238 |
170 |
76 |
28 |
|
65 |
21/2 |
250 |
220 |
80 |
30 |
|
80 |
3 |
340 |
250 |
115 |
38 |
|
100 |
4 |
350 |
300 |
125 |
42 |
五、X14W-1.0T三通内螺全铜旋塞阀订货说明：
订货须知:
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
