产品展示JJM8压力表针型阀
- 型 号：
- 类 别：JJM8压力表针型阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：5347
无

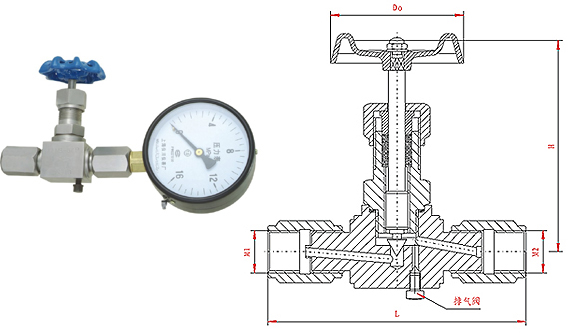

点击放大一、JJM8压力表针型阀技术图片：
二、JJM8压力表针型阀主要零件材料：
|
零件名称 |
阀体、 |
阀杆、 |
填料 |
垫片 |
手轮 |
|
JJM8-160P-DN5 |
铬镍不锈钢 |
不锈钢 |
聚四氟乙稀、 |
橡胶石棉板 |
优质碳钢 |
三、JJM8压力表针型阀主要性能规范：
|
型号 |
公称压力(MPa) |
试验压力PS(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
|
壳体(MPa) |
密封(液) |
密封(气) |
||||
|
JJM8-160p-DN5 |
16 |
24 |
17.6 |
0.6 |
16 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||
四、JJM8压力表针型阀主要外型及连接尺寸：
|
型号 |
公称直径DN(mm) |
尺 寸 |
重量(g) |
||||||
|
T |
|
L |
L1 |
Do |
H |
H1 |
M1 |
M2 |
|
|
JJM8-160 |
5 |
116 |
85 |
65 |
116 |
128 |
M20×1.5左 |
M20×1.5右 |
1 |
五、JJM8压力表针型阀订货说明：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
JJM8压力表针型阀订货说明： 1.产品名称；2.产品型号；3.产品压力；4.产品材质；5.产品温度；6.使用介质；
